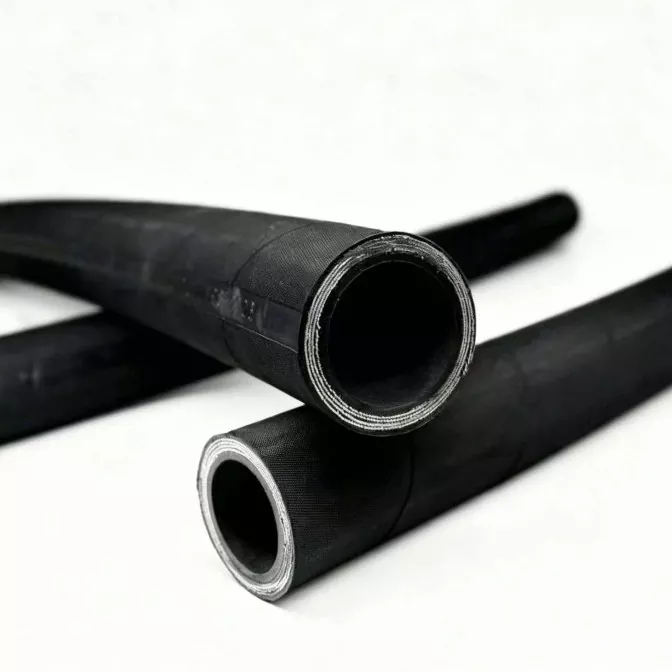

고압 유압 고무 호스

JIDONGDA 건설기계, 산업장비, 유압시스템용 고압 유압 고무호스입니다. 강철 와이어 편조 또는 나선형 강화로 제공되는 당사의 호스는 크기, 압력, 길이 및 피팅별로 맞춤화하여 다양한 적용 요구 사항을 충족할 수 있습니다.

문의 보내기

제품 설명

고압 유압 고무 호스는 기계 및 유압 시스템에서 유압 오일을 이송하는 데 사용됩니다. 다양한 압력 및 작동 요구 사항을 충족하기 위해 내부 튜브, 보강층 및 외부 커버로 설계되었습니다.

JIDONGDA는 건설 장비, 농업 기계, 광산 장비 및 산업 응용 분야를 위한 유압 호스 옵션을 제공합니다. 고객 사양에 따라 맞춤형 길이와 호스 어셈블리를 사용할 수 있습니다.

고압 유압 호스란 무엇입니까?

고압 유압 고무 호스는 유압 시스템에서 유압 오일 또는 기타 호환 가능한 유압 유체를 운반하는 데 사용되는 유연한 압력 파이프라인입니다. 일반적으로 내부 튜브, 보강층 및 외부 커버로 구성됩니다.

내부 튜브는 이송 유체와 직접 접촉하고 강화층은 주요 압력 하중을 견디며 외부 커버는 외부 환경 요인과 기계적 손상으로부터 호스를 보호합니다.

다양한 작동 압력, 압력 충격 요구 사항 및 작동 환경에 따라 고압 유압 고무 호스는 다양한 보강 구조로 제조될 수 있습니다.

스틸 와이어 땋은 유압 호스

강선 편조 유압 호스는 유연한 연결과 그에 상응하는 압력 성능이 필요한 유압 시스템에 적합합니다. 특정 제품 모델에 따라 다양한 압력 등급 및 적용 요구 사항을 충족할 수 있습니다.

스틸 와이어 나선형 유압 호스

강선 나선형 유압 호스는 특정 작동 압력과 압력 충격 성능이 필요한 유압 시스템용으로 설계되었습니다. 적용 범위는 호스 모델, 보강 구조 설계 및 관련 테스트 결과에 따라 다릅니다.

고압 유압 고무 호스의 압력 성능은 외관, 직경 또는 강철 와이어 층 수로만 결정될 수 없습니다. 최종 선택은 특정 제품 모델, 기술 매개변수, 적용 가능한 표준 및 테스트 결과를 기반으로 해야 합니다.

유압유 호환성

유압유 호환성이 중요한 이유는 무엇입니까?

유압 시스템은 일반적으로 유압 오일을 사용하지만, 다양한 장비는 다양한 유형의 작동 유체로 작동할 수 있습니다.

유압유가 호스 내부 튜브 재질과 호환되지 않는 경우 팽창, 경화, 연화, 균열 또는 성능 저하가 발생하여 호스 서비스 수명과 작동 안전에 영향을 미칠 수 있습니다.

유압 오일 호스를 선택할 때 다음 정보를 확인해야 합니다.

· 유압 유체 유형

· 유체 구성

· 작동 온도

· 작동 압력

· 환경 조건

일반적인 선택 정보에는 광물 기반 유압유, 합성 유압유 및 기타 특정 유압 매체가 포함됩니다.

실제 제형, 내부 튜브 재질 및 작동 조건에 따라 다양한 유체와의 호환성을 확인해야 합니다. 동일한 유압 호스가 모든 유압유, 합성유 또는 수성 유체에 적합하다고 가정할 수는 없습니다.

유압 시스템이 특수 유체를 사용하는 경우 호스 재질 호환성을 추가로 확인할 수 있도록 유체 이름과 기술 정보를 제공하는 것이 좋습니다.

호스 건설

일반적인 고압 유압 고무 호스는 일반적으로 다음 구성 요소로 구성됩니다.

01 | 이너튜브

내부 튜브는 작동유와 직접 접촉합니다.

주요 고려사항은 다음과 같습니다.

· 내유성

· 유체 호환성

· 온도 저항

· 유연성

내부 튜브의 재질과 두께는 특정 호스 모델 및 작동 조건에 따라 선택해야 합니다.

02｜보강층

강화층은 호스의 압력 성능을 결정하는 핵심 구조입니다.

제품 시리즈 및 압력 요구 사항에 따라 호스는 강철 와이어 편조 또는 강철 와이어 나선형 보강 구조를 채택할 수 있습니다.

선택 시 고려해야 할 사항:

· 작업 압력

· 폭발 압력

· 압력 충격 요구 사항

· 호스 직경

· 최소 굽힘 반경

· 설치 조건

압력 변화가 빈번한 유압 시스템의 경우 호스가 요구되는 압력 충격 성능을 충족하는지 확인하는 것도 필요합니다.

03｜외표지

외부 커버는 보강 구조에 대한 외부 보호 기능을 제공합니다.

운영 환경에 따라 다음 요소를 고려해야 할 수도 있습니다.

· 마모 저항

· 내후성

· 오일 및 그리스 저항성

· 오존 저항

· 기계적 보호

04｜유압 피팅 및 호스 조립

고압 유압 고무 호스에는 유압 호스 어셈블리를 구성하기 위한 장비 연결 요구 사항에 따라 적합한 부속품을 장착할 수 있습니다.

사용 가능한 피팅 옵션은 다음과 같습니다.

· 스트레이트 피팅

· 45° 엘보우 피팅

· 90° 엘보 피팅

· 미터 나사 피팅

· BSP 스레드 피팅

· JIC 피팅

· ORFS 피팅

· 플랜지 피팅

장비 인터페이스 및 제품 요구 사항에 따라 특정 피팅 유형, 스레드 사양, 밀봉 방법 및 압착 매개변수를 확인해야 합니다.

호스, 피팅 및 압착 매개변수는 일치하는 조립 시스템으로 간주되어야 합니다. 서로 다른 사양의 구성요소를 무작위로 혼합해서는 안 됩니다.

기술 사양

목	사양
제품명	고압 유압 고무 호스
제품 유형	유압 오일 호스
내경	제품 시리즈 및 요구 사항에 따라
호스 구조	강선 편조 / 강선 스파이럴
작동 압력	호스 모델 및 크기에 따라
파열 압력	해당 사양 및 테스트 결과에 따름
압력 충격 성능	호스 모델 및 해당 요구 사항에 따라
작동 온도	재질, 유체, 제품 사양에 따름
보강	고장력 강철 와이어 보강
내부 튜브	호환 유체를 위해 선택된 내유성 재료
외부 커버	마모 및 환경 요구 사항에 따라
최소 굽힘 반경	호스 모델 및 직경에 따라
호스 길이	요구 사항에 따라 맞춤화
피팅 유형	미터법/BSP/JIC/ORFS/플랜지/맞춤형
호스 조립	사양에 따라 사용 가능
적용 가능한 표준	SAE / EN / DIN, 실제 제품 준수 여부
OEM	사용 가능
맞춤화	사용 가능
