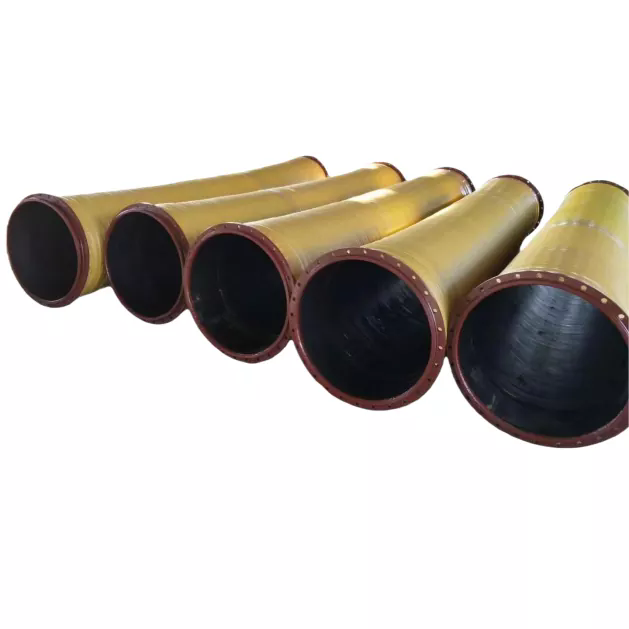

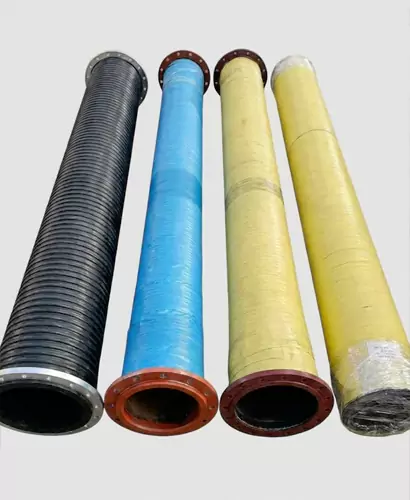

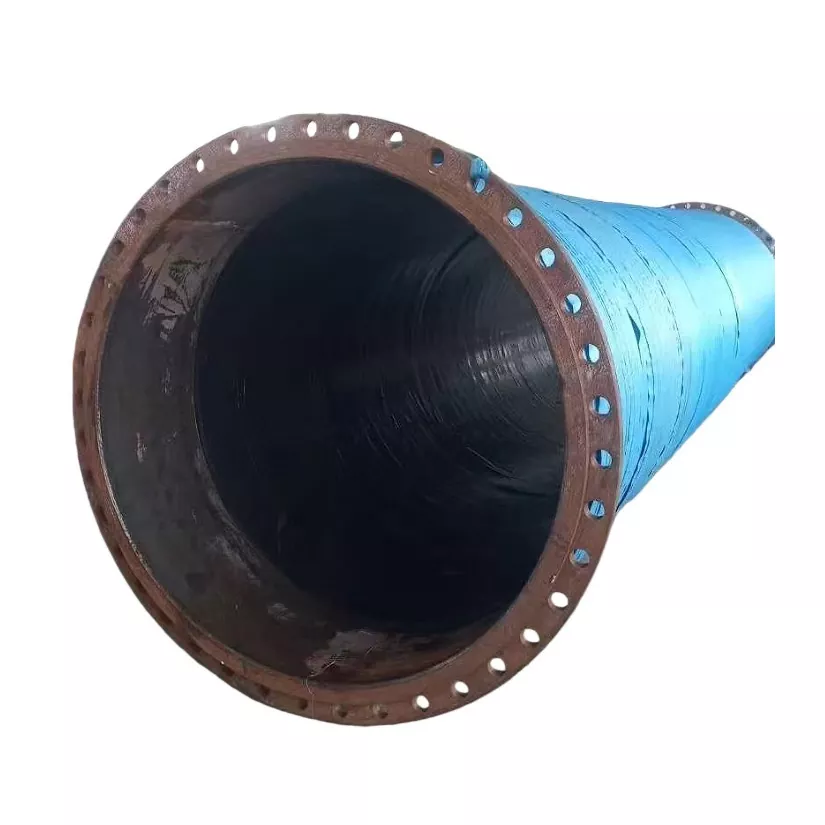

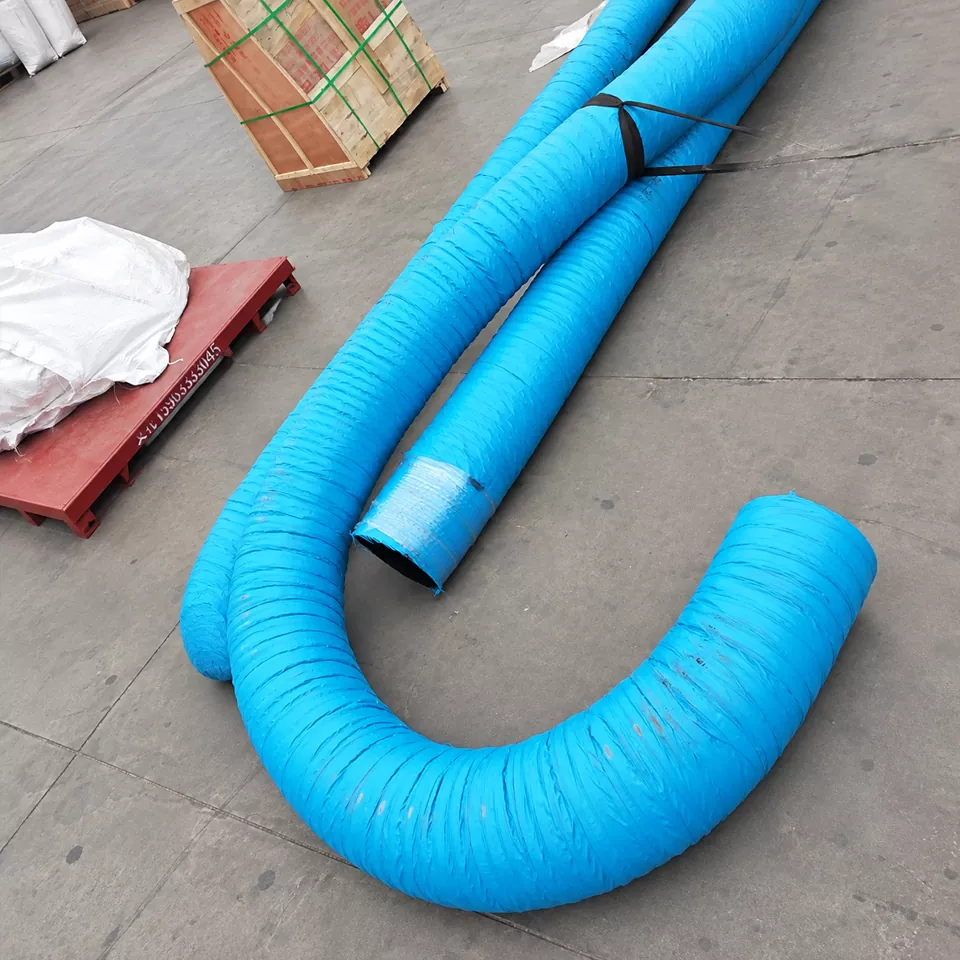

대구경 고무 호스대용량 유체 이송이 협상 불가능한 산업에서 중요한 역할을 합니다. JIDONGDA에서는 광업, 건설, 농업 및 해양 부문을 위한 호스를 완성하기 위해 20년 넘게 헌신해 왔습니다. 우리의 엔지니어링은 유연성과 수명을 유지하면서 극한의 압력, 마모성 물질, 혹독한 날씨를 견디는 데 중점을 두고 있습니다.

기술적 요구를 이해하고,지동다대구경 고무 호스 솔루션은 고급 천연 및 합성 고무 화합물과 고급 강화 레이어를 통합합니다. 이 설계는 부식, 노화 및 갑작스러운 압력 스파이크에 대한 저항성을 보장합니다. 마찰 손실을 최소화하기 위해 매끄러운 내부 라이닝을 강조하여 슬러리 펌핑, 준설 및 배수 응용 분야의 운영 효율성을 직접적으로 향상시킵니다.

핵심 매개변수

치수와 재료 구성의 정확성이 당사의 제품 라인을 정의합니다. 아래에서는 엔지니어 및 조달 관리자의 선택을 안내하는 표준 사양을 분석합니다. 모든 매개변수는 전문적인 프로젝트 요구 사항에 맞게 조정될 수 있습니다.

• 내경 범위:4인치(102mm)에서 최대 48인치(1219mm)까지 대부분의 산업용 흡입 및 배출 요구 사항을 충족합니다.
• 압력 등급:작동 압력은 0.3 MPa ~ 2.5 MPa이며 파열 압력 안전 계수는 일반적으로 애플리케이션에 따라 3:1 또는 4:1로 설정됩니다.
• 온도 탄력성:표준 호스는 -20°C ~ 80°C까지 견딜 수 있는 반면 내열성 버전은 증기 또는 뜨거운 오일 전달을 위해 최대 120°C까지 확장됩니다.
• 라이너 재질:옵션에는 일반 마모를 위한 NR/SBR 혼합, 내유성을 위한 NBR, 화학적 및 내후성을 위한 EPDM이 포함됩니다.
• 보강층:구조적 무결성을 위해 고무 벽에 내장된 고장력 폴리에스테르 직물, 나선 강철 와이어 또는 다중 직물 겹입니다.
• 커버 속성:내마모성, 내오존성 및 UV 안정화 합성 고무로 환경 악화로부터 보호합니다.
• 길이 가용성:표준 길이는 20미터 또는 61미터이며, 맞춤형 절단 및 플랜지 끝단 어셈블리가 사내에서 준비됩니다.
• 진공 등급:호스 벽에 통합된 견고한 나선형 와이어로 흡입 응용 분야를 위한 전체 진공 기능이 보장됩니다.

산업 전반에 걸친 응용

지동다 대구경 고무 호스 제품의 다양성은 적응 가능한 엔지니어링에서 비롯됩니다. 다음은 이러한 호스가 꼭 필요한 주요 부문입니다.

• 채광 및 광물 가공:광미를 운반하고, 슬러리를 농축하고, 물을 장거리에 걸쳐 처리합니다. 내마모성 라이너는 급격한 마모 없이 날카롭고 무거운 입자를 처리합니다.

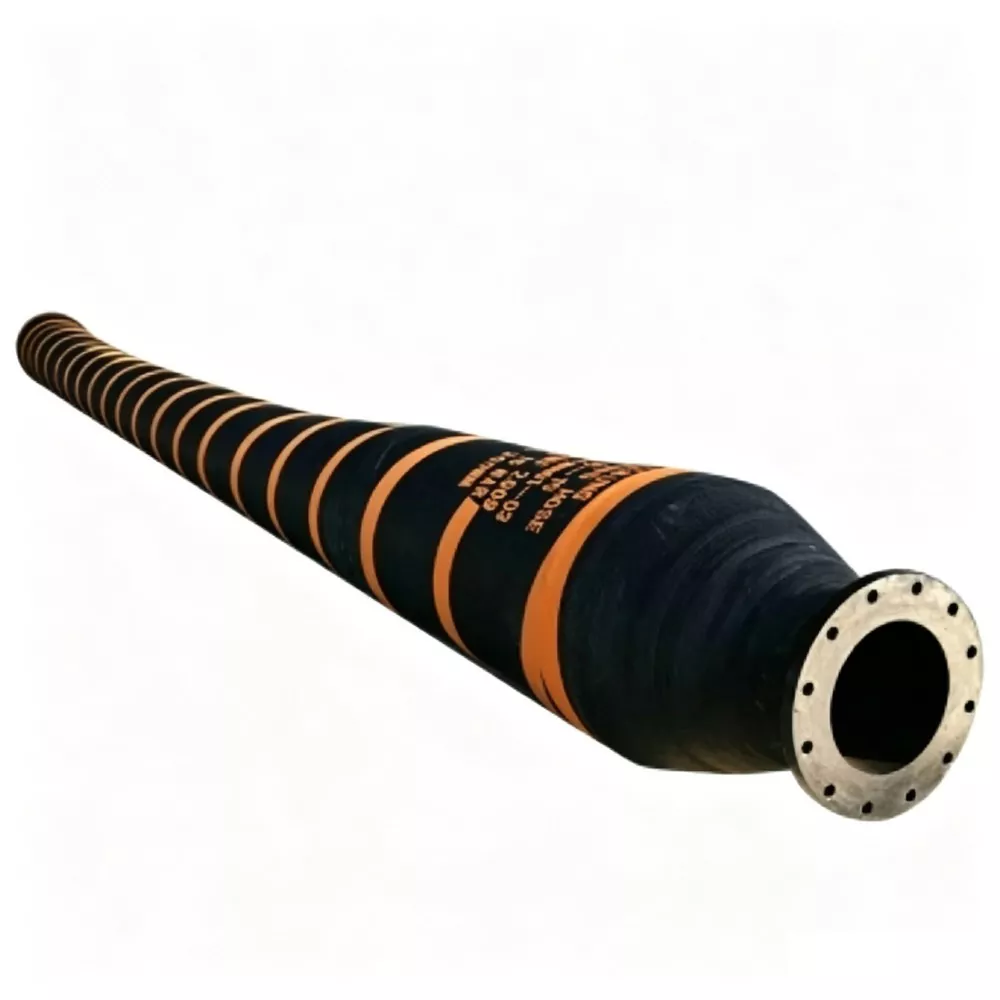

• 준설 작업:강, 항구, 해저에서 모래, 자갈, 미사를 흡입 및 배출합니다. 호스의 유연성은 준설 선박 및 부유 파이프라인의 지속적인 움직임을 수용합니다.
• 농업 관개 및 배수:저수지에서 들판으로의 대규모 물 이동 및 홍수 조절 펌핑. 호스 크기에 비해 호스의 경량 설계로 배치 및 회수가 간편해졌습니다.
• 건설 현장 탈수:굴착, 기초 및 터널에서 지하수 또는 빗물을 제거합니다. 전체 진공 등급은 높은 리프트 요구 사항에서도 일관된 흡입을 보장합니다.

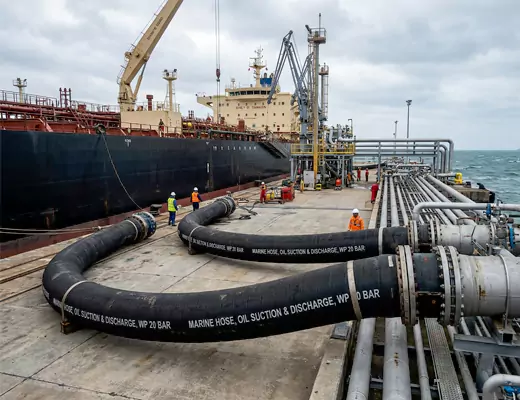

• 해양 및 해양:평형수 이송, 빌지 펌핑 및 기름 유출 대응. 특수 내유성 및 난연성 커버는 엄격한 해상 안전 규정을 충족합니다.
• 산업 액체 폐기물 관리:처리 공장에서 부식성 폐수 및 화학 부산물을 처리합니다. EPDM 라이너는 광범위한 pH 수준에 대한 탁월한 저항성을 제공합니다.
• 발전:화력 발전소의 냉각수 흡입 및 배출 라인. 호스는 스케일링이나 품질 저하 없이 일정한 물 흐름과 적당한 온도를 견뎌냅니다.

지동다를 호스 공급업체로 선택할 때의 이점

대구경 고무 호스 공급업체를 선택하는 데는 제품 자체 이상의 평가가 포함됩니다. JIDONGDA는 서비스, 테스트, 물류를 통합하여 완벽한 신뢰성을 제공합니다.

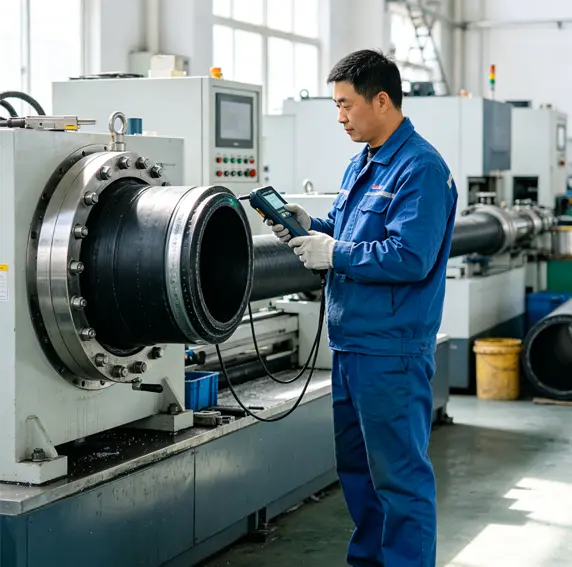

• 공장 직접 품질 관리:당사의 내부 연구실에서는 매일 레오미터 테스트, 인장 강도 분석 및 내마모성 시험을 실시합니다. 고객은 각 배송마다 상세한 테스트 인증서를 받습니다.
• 맞춤형 엔지니어링 지원:우리는 현장 조건을 평가하고 최적의 호스 구성을 권장하며 설치 복잡성을 줄이는 특수 연결구를 설계하기 위해 엔지니어를 배치합니다.
• 글로벌 물류 전문성:호스는 보호 랩에 포장되어 브레이크벌크 또는 컨테이너 방식을 통해 전 세계 주요 항구로 배송됩니다. 당사의 문서화 팀은 원활한 통관을 보장합니다.
• 경쟁력 있는 총 소유 비용:연장된 서비스 간격과 낮은 유지 관리 요구 사항은 초기 투자를 상쇄합니다. 많은 고객이 일반 제품에 비해 수명이 3~5배 더 길다고 보고합니다.
• 신속한 프로토타입 개발:고유한 프로젝트의 경우 15일 이내에 샘플 호스를 생산할 수 있으므로 본격적인 제조가 시작되기 전에 현장 테스트가 가능합니다.

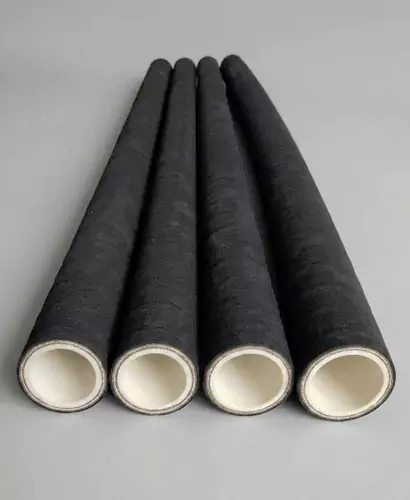

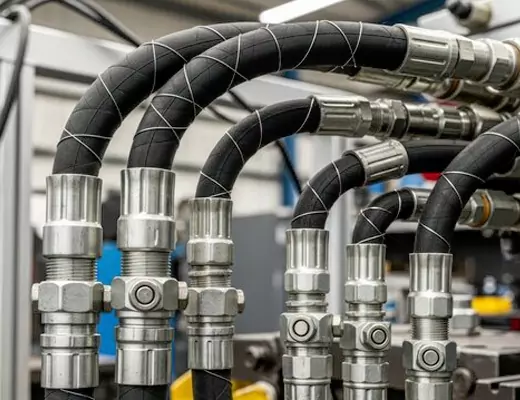

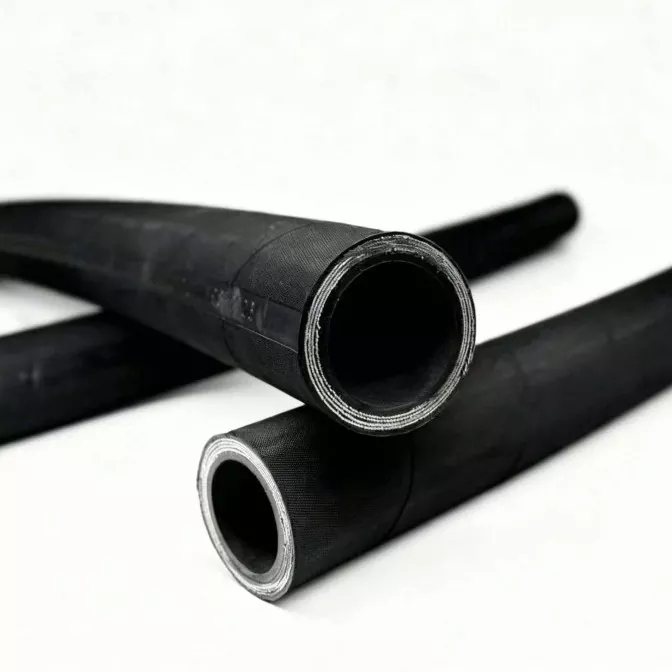

고압 고무 호스수많은 산업, 유압 및 공압 시스템에서 중요한 구성 요소입니다. 유연성을 유지하면서 극한의 압력 하에서 유체, 가스 및 연마재를 운반하는 능력은 필수 불가결합니다. 이러한 호스 뒤에 있는 설계 매개변수, 재료 구성 및 강화 기술을 이해하는 것은 올바른 제품을 선택하고 작동 안전을 보장하는 데 필수적입니다.

핵심 건설

모든 고압 고무 호스는 스트레스에 대한 내구성과 신뢰성을 위해 설계된 3층 구조로 제작되었습니다. 내부 튜브, 강화층 및 외부 커버가 함께 작동하여 강렬한 작업 압력을 처리하고 화학적 분해에 저항하며 환경적 마모를 견뎌냅니다.

• 내부 튜브:NBR(니트릴), EPDM, SBR 또는 네오프렌과 같은 합성 고무 화합물로 제조됩니다. 선택은 운반되는 유체에 따라 달라집니다. NBR은 내유성 및 연료 저항성이 뛰어나고 EPDM은 고온의 물과 증기를 처리합니다. JIDONGDA는 맞춤형 혼합 컴파운드를 사용하여 유압유, 수성 유체 및 공격적인 화학 물질과 최적의 호환성을 달성합니다.
• 강화층:이것이 압력 지지 능력의 핵심입니다. 여러 겹의 고장력 강철 와이어 브레이드 또는 나선형으로 감긴 강철 와이어가 고무에 내장되어 있습니다. 일부 디자인은 적당한 압력을 위해 직물 편조를 사용합니다. 극한의 고압 요구사항의 경우 4~6겹의 나선형 와이어 보강이 일반적입니다. JIDONGDA 호스는 편조 각도와 와이어 장력을 엄격하게 제어하여 유연성을 유지하면서 파열 강도를 극대화합니다.
• 외부 커버:마모, 오존, 내후성 및 내유성을 제공합니다. 일반적으로 추가 표면 처리가 된 네오프렌 또는 합성 고무로 만들어집니다. JIDONGDA의 커버는 매끄럽거나 랩핑된 마감으로 설계되었으며 광산용으로 MSHA 승인을 받은 특수 커버를 사용할 수 있습니다.

자주 묻는 질문

고압 고무 호스를 선택할 때 어떤 안전 요소를 적용해야 합니까?

업계 표준은 파열 압력과 최대 작동 압력 간의 안전 계수가 4:1입니다. 그러나 압력 스파이크 또는 임펄스 주기가 있는 동적 애플리케이션에는 5:1 또는 6:1과 같은 더 높은 계수가 필요한 경우가 많습니다.지동다엔지니어링 팀은 펌프 리플, 가속도 및 시스템의 압력 프로필을 기반으로 올바른 안전 여유를 계산하는 데 도움을 줄 수 있습니다. 제조업체가 게시한 작동 압력을 초과하지 말고 항상 온도 감소를 고려하십시오.

온도는 고무 호스의 성능에 어떤 영향을 미치나요?

온도가 상승하면 고무 화합물이 부드러워지고 보강재의 강도가 감소할 수 있습니다. 예를 들어, 100°C에서 4,000psi 등급의 NBR 호스는 120°C에서 3,200psi만 견딜 수 있습니다. JIDONGDA는 기술 카탈로그에 경감 곡선을 제공합니다. 120°C 이상의 고온에서 지속적으로 사용하려면 HNBR 또는 EPDM 내부 ​​튜브와 적절한 절연 처리된 호스를 고려하십시오. 온도가 낮으면 고무가 부서지기 쉽습니다. 정격 -40°F 호스는 해당 한계 근처에서 조심스럽게 다루어야 합니다.

지동다 고무 호스는 어떤 표준을 준수합니까?

지동다 호스는 SAE 100R 시리즈, EN 853, EN 856, ISO 1436, ISO 3862 및 DIN 20022/20023을 충족하거나 초과하도록 제조되었습니다. 많은 호스에는 채굴에 대한 MSHA 승인도 있습니다. 요청 시 전체 인증 및 배치 테스트 보고서가 제공됩니다.

고압 고무 호스 어셈블리의 길이를 어떻게 정확하게 측정합니까?

피팅 끝부분을 포함하여 호스의 중심선을 따라 밀봉면에서 밀봉면까지 측정합니다. 라우팅 벤드 및 열팽창을 허용합니다. JIDONGDA는 측정 가이드를 제공하고 현장에서 맞춤형 조립품을 제작할 수 있습니다. 올바른 길이를 사용하면 피팅에 과도한 응력이 가해지는 것을 방지하고 서비스 수명을 연장할 수 있습니다.

고무 호스 고장의 원인은 무엇이며 이를 방지할 수 있는 방법은 무엇입니까?

일반적인 고장 모드에는 높은 유속(권장 유량 초과)으로 인한 내부 튜브 침식, 과도한 압력 서지로 인한 보강 피로, 다른 호스나 기계 ​​부품과의 마찰로 인한 외부 마모, 팽창이나 경화를 유발하는 화학적 비호환성 등이 있습니다. JIDONGDA의 응용 워크시트를 사용하여 호스를 유체 및 압력에 맞추고, 열악한 지역에 보호 슬리브 또는 호스 가드를 설치하고, 정기적인 검사 방식을 구현하여 고장을 예방하십시오.

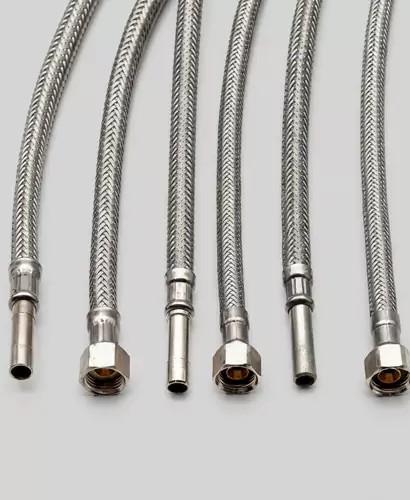

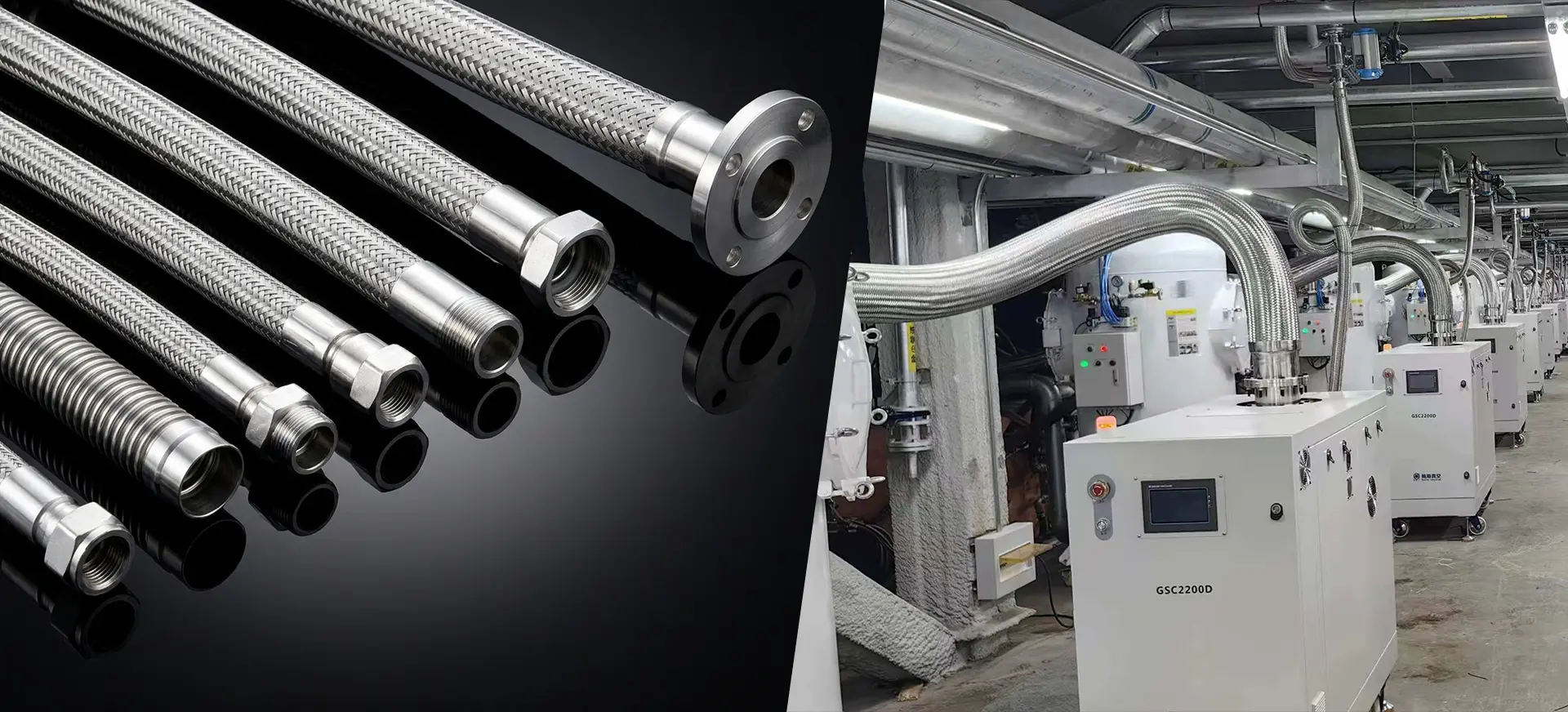

그만큼금속 호스수많은 산업, 상업 및 주거용 유체 전달 시스템의 기본 구성 요소로 사용됩니다. 진동을 흡수하고, 열팽창을 보상하고, 잘못된 정렬을 교정하도록 설계된 이러한 유연한 도관은 까다로운 조건에서도 안전하고 안정적인 작동을 보장합니다.지동다엄격한 재료 선택, 정밀한 주름 공정 및 철저한 엔드 피팅 통합을 통해 금속 호스 어셈블리의 설계 및 제조를 발전시켰습니다.

주요 제품 매개변수 및 구성

• 공칭 직경(DN): 대규모 산업용 배관의 경우 DN6(1/4인치)부터 DN300(12인치)까지의 범위를 갖습니다.
• 작동 압력(PW): 일반적으로 직경, 브레이드 층 수 및 주름 두께에 따라 완전 진공에서 350bar까지입니다.
• 파열압력(PB): 표준 어셈블리의 작동 압력에 비해 안전 계수가 4:1로 설계되었습니다.
• 온도 범위: 표준 스테인리스강 어셈블리는 -200°C ~ +600°C에서 작동합니다. 고온 합금은 이를 800°C 이상까지 확장합니다.
• 굽힘 반경: 과도한 응력을 방지하기 위해 직경별로 정적 및 동적 최소 굽힘 반경이 지정됩니다.
• 유연성 및 스트로크 길이: 축 압축, 확장, 측면 오프셋 용량 및 각도 이동으로 정의됩니다.
• 엔드 피팅: 플랜지형, 나사형, 용접 끝단, 위생형, 캠록형 또는 맞춤형 디자인.

자주 묻는 질문

환형호스와 헬리컬 파형 금속호스의 차이점은 무엇이며, 지동다가 추천하는 것은 무엇입니까?

환형 주름형 호스는 일련의 균일한 평행 링으로 구성되어 있어 뛰어난 유연성, 더 좁은 굽힘 반경 및 더 효과적인 브레이드 강화로 인해 더 높은 압력 용량을 제공합니다. 나선형 골판지 호스는 연속적인 나선형 프로파일을 갖고 있어 일반적으로 유연성과 압력 등급이 낮지만 중요하지 않은 정적 응용 분야에서는 비용이 더 낮습니다. JIDONGDA는 전반적으로 더 나은 성능, 더 긴 피로 수명 및 완전 진공 조건과의 호환성을 제공하기 때문에 환형 주름 호스를 주로 제조합니다. 높은 유연성을 요구하지 않는 응용 분야의 경우 신중한 엔지니어링 검토 후 요청 시 나선형 버전을 제공할 수 있습니다.

진동 흡수를 위한 금속 호스 어셈블리의 올바른 길이를 어떻게 결정합니까?

진동 흡수를 위해 어셈블리는 부과된 동작으로 인해 호스가 동적 최소 굽힘 반경 아래로 구부러지지 않도록 충분히 길어야 합니다. 수명 길이(끝단 피팅 제약이 없는 호스 부분)는 단순한 측면 진동의 경우 공칭 직경의 최소 10배가 되어야 하며, 진동 진폭과 주파수가 모두 높을 경우에는 더 길어야 합니다. JIDONGDA의 응용 엔지니어는 변위 데이터를 사용하여 동작 분석을 수행하여 필요한 정확한 자유 길이를 추천하여 조기 피로 파손을 방지할 수 있습니다.

금속 호스는 완전 진공 상태에서 무너지지 않고 사용할 수 있나요?

네, 전체 브레이드 커버리지를 갖춘 JIDONGDA 환형 주름형 호스는 전체 진공 서비스 등급을 받았습니다. 주름 프로파일은 내부 압력이 대기압 아래로 떨어질 때 외부 브레이드가 꿈틀거리거나 휘어지는 것을 방지하도록 특별히 설계되었습니다. 고온에서 매우 중요한 고진공 응용 분야의 경우 시스템을 검토하여 재료가 충분한 강도를 유지하는지 확인해야 합니다. 이러한 경우 구조적 안정성을 보장하기 위해 라이너를 통합할 수 있습니다.

브레이드 마모의 원인은 무엇이며 어떻게 방지할 수 있나요?

브레이드 마모는 주로 인접한 구조물에 대한 마모, 과도한 움직임으로 인한 마찰, 브레이드와 주름진 코어 사이의 프레팅으로 인해 발생합니다. 주기적 이동 중 브레이드 간 접촉으로 인해 국부적인 마모가 발생할 수도 있습니다. 예방 조치에는 적절한 간격으로 호스를 설치하고, 인터록 아머 또는 실리콘 재킷과 같은 외부 보호 커버를 사용하고, 브레이드 간 또는 브레이드 간 접촉을 유발하는 설치 레이아웃을 피하는 것이 포함됩니다. JIDONGDA는 연마 환경에서 조립 수명을 크게 연장하는 공장 맞춤 보호 슬리브를 제공합니다.

지동다어셈블리는 선적 전에 어떻게 테스트됩니까?

모든 조립품은 국제 표준에 따라 유지 시간을 두고 정격 작동 압력의 1.5배로 정수압 테스트를 거칩니다. 가스 서비스의 경우 통제된 조건에서 공압 테스트가 수행됩니다. 요청 시 용접부의 염료 침투 검사, PMI(양성 물질 식별), 헬륨 누출 감지 등의 추가 비파괴 테스트도 가능합니다. 설계 마진을 검증하기 위해 각 생산 배치의 샘플 어셈블리에 대한 버스트 테스트가 정기적으로 수행됩니다. 적합성 인증서와 테스트 보고서는 표준 문서입니다.

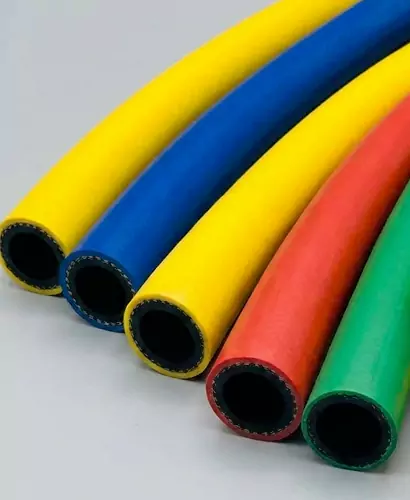

그만큼비금속 호스현대 유체 처리, 화학 물질 전달, 공압 이송 및 진공 시스템의 기본 구성 요소입니다. 고급 폴리머, 엘라스토머 및 강화 복합재로 제작된 비금속 호스는 부식, 피로 균열 및 과도한 중량과 같은 견고한 금속 배관 및 유연한 금속 호스의 많은 한계를 극복합니다. 지동다(JIDONGDA)는 지난 20년 동안 비금속 호스의 설계와 제조를 개선하여 높은 유연성, 탁월한 내화학성, 긴 사용 수명을 결합한 제품을 제공하고 있습니다.

핵심 장점

• 우수한 내식성:열가소성 및 엘라스토머 라이너는 본질적으로 스테인레스 스틸과 아연 도금 강철을 빠르게 분해하는 산, 알칼리, 용제 및 식염수 용액에 대한 내성을 가지고 있습니다.
• 경량 구조:비금속 호스 어셈블리는 동급 금속 호스보다 무게가 60-70% 가벼워 구조적 부하를 줄이고 현장에서 더 빠른 수동 처리를 가능하게 합니다.
• 피로 및 진동 감쇠:폴리머 구조는 맥동, 수격 현상 및 기계적 진동을 흡수하여 연결 지점의 조기 고장을 방지합니다.
• 전기 절연:많은 비금속 재료는 높은 유전 강도를 제공하므로 변압기, 철도 견인 장비 및 폭발성 대기 근처의 응용 분야에 이상적입니다.
• 더 좁은 굽힘 반경:복합 비금속 호스 설계로 꼬임 없이 구부릴 수 있어 제한된 공간에 설치가 간편합니다.
• 위생적이고 부드러운 보어 옵션:PTFE, 실리콘 및 식품 등급 PVC 호스는 박테리아 성장을 방지하고 FDA 및 EU 1935/2004 요구 사항을 충족하며 CIP/SIP 청소를 용이하게 하는 매우 부드러운 내부 표면을 제공합니다.

애플리케이션

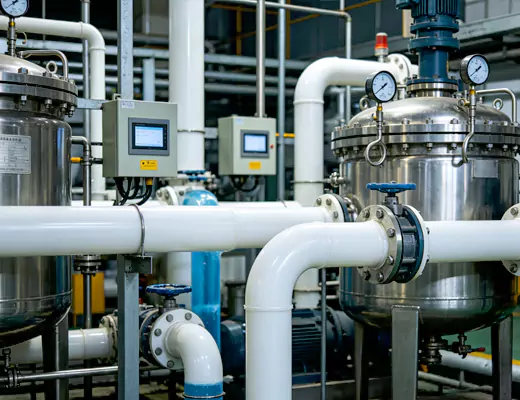

• 화학 물질 투여 및 전달:PTFE 및 NBR 호스는 침출이나 분해 없이 농축산(HCl, H2SO₄), 가성소다, 용제 및 의약품 중간체를 안전하게 운반합니다. 정전기 방지 설계의 통합 접지선은 폭발성 대기(ATEX 구역 1/2)에서 전하 축적을 방지합니다.
• 음식과 음료:실리콘 및 폴리우레탄 비금속 호스는 FDA 및 EU 식품 접촉 규정을 준수합니다. 유제품, 맥주, 와인, 식용유, 고순도 물을 오염물 전달 없이 취급합니다. 매끄러운 보어 설계로 위생적인 ​​연결이 가능하고 제품 고정이 최소화됩니다.
• 고온 증기 및 뜨거운 오일:특별히 혼합된 EPDM 및 실리콘 호스는 최대 165°C의 포화 증기와 뜨거운 오일 전달을 견디므로 금속 배관에 비해 절연 요구 사항이 줄어듭니다.
• 농업 및 관개:PVC 및 합성 비금속 호스는 자외선에 안정되고 조류에 대한 저항성이 있어 대형 피벗과 드립 시스템 전체에 물과 액체 비료를 공급합니다. 가벼운 특성으로 인해 계절에 따라 빠르게 배포하고 검색할 수 있습니다.
• 공압 및 진공 운반:강화 폴리우레탄 및 UHMWPE 호스는 연마성 과립, 플라스틱 펠릿, 톱밥 및 분말을 처리합니다. 정전기 방지 버전은 고속 자재 흐름 중에 쌓인 정전기를 안전하게 소멸시킵니다.
• 해양 및 해양:EPDM 또는 네오프렌 커버가 있는 비금속 호스 어셈블리는 염수 분무, UV 및 오일 튀김을 방지하여 식수 ​​라인, 중수 배출 및 선박 및 플랫폼의 엔진실 냉각수 연결 역할을 합니다.
• 실험실 및 바이오제약:초순수 PTFE 및 백금 경화 실리콘 호스는 침출물 및 추출물을 최소화해야 하는 생물 공정의 WFI 루프, 크로마토그래피, 매체 전달 및 일회용 어셈블리에 필수적입니다.

지동다의 품질관리와 맞춤생산

모든 비금속 호스는지동다공장이는 입고되는 원자재 유변학 분석부터 최종 조립 파열 테스트까지 엄격한 공정 제어의 결과입니다. 당사의 테스트 벤치 기능에는 최대 400bar의 정수압 테스트, 진공 붕괴 테스트, 전기 연속성 검사(정전기 방지 등급용) 및 UV/오존 가속 노화 챔버가 포함됩니다. JIDONGDA는 ISO 9001:2015 및 ISO 14001 인증을 보유하고 있으며 당사의 클린룸 환경(클래스 100,000)은 바이오제약 고객을 위한 실리콘 및 PTFE 호스 생산에 전념하고 있습니다. 우리는 표준 카탈로그로는 다룰 수 없는 맞춤형 호스 치수, 특수 색상 커버, 하이브리드 재료 및 다중 적층 구성에 대한 신속한 프로토타이핑을 제공합니다. 짧은 배송 시간과 당사 애플리케이션 엔지니어의 기술 지원 덕분에 JIDONGDA는 글로벌 유통업체와 OEM 모두에게 신뢰할 수 있는 파트너가 되었습니다.

광범위한 문서화, 3D 호스 라우팅 지원 또는 공격적인 매체에 대한 샘플 테스트가 필요한 프로젝트의 경우 JIDONGDA는 귀하의 기술 사양을 당사 엔지니어링 팀에 문의하도록 초대합니다. 당사의 재료 과학자들은 최적의 비금속 호스 구성을 권장하고 완전한 테스트 프로토콜 및 수명주기 분석을 제공하여 값비싼 특수 합금을 과도하게 지정하지 않고도 작동 신뢰성을 달성할 수 있도록 돕습니다.
