기사 요약: A 골판지 금속 확장 조인트열팽창, 진동, 압력 변동 및 기계적 움직임에 노출되는 산업용 배관에 제어된 유연성을 제공합니다. 주름진 스테인레스 스틸 벨로우즈 구조를 사용하여 축, 측면 및 각도 변위를 보상하는 동시에 용접 피로, 플랜지 누출 및 응력 관련 변형을 줄이는 데 도움이 됩니다. 이 가이드에서는 작동 원리, 주요 사양, 재료 옵션, 적용, 선택 요소 및 까다로운 파이프라인 시스템의 장점에 대해 설명합니다.
목차
- 골판지 금속 익스팬션 조인트란 무엇입니까?
- 산업용 배관에서는 어떻게 작동합니까?
- 주요 기술 사양은 무엇입니까?
- 주요 이점은 무엇입니까?
- 일반적으로 어디에 사용됩니까?
- 올바른 제품을 어떻게 선택해야 합니까?
- 자주 묻는 질문
- 최종 생각

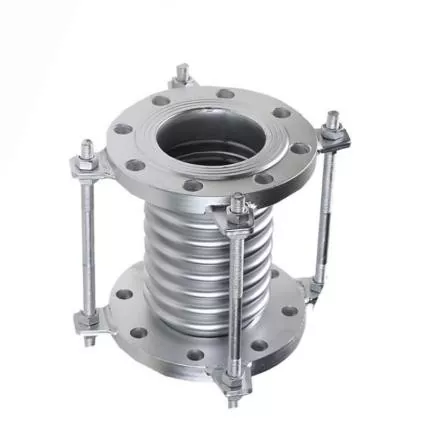

골판지 금속 익스팬션 조인트란 무엇입니까?
지동다공급하다골판지 금속 익스팬션 조인트구조적 안정성을 희생하지 않고 산업용 배관에 제어된 유연성을 제공하도록 설계되었습니다. 주름진 벨로우즈 구조를 통해 파이프라인은 온도 변화, 장비 진동, 압력 변동 및 기계적 응력으로 인한 움직임을 수용할 수 있습니다.
견고한 파이프 섹션과 달리 확장 조인트는 파이프 시스템 내에 의도적으로 유연한 영역을 만듭니다. 파이프라인이 가열되거나 냉각되면 파이프라인의 길이와 위치가 바뀔 수 있습니다. 이러한 움직임이 제한되면 용접부, 플랜지, 밸브, 펌프 및 연결된 장비 주변에 과도한 응력이 축적될 수 있습니다. 적절하게 설계된 금속 확장 조인트는 이러한 움직임이 손상을 주는 하중이 되기 전에 흡수하는 데 도움이 됩니다.
산업용 금속 신축 이음 장치를 평가하는 구매자의 경우 벨로우즈 재질, 동작 요구 사항, 압력 등급, 온도 범위, 연결 방법 및 설치 환경을 모두 함께 고려해야 합니다.
산업용 배관에서는 어떻게 작동합니까?
작동 원리는 주름진 금속 벨로우즈의 제어된 탄성 변형을 기반으로 합니다. 다중 회선을 통해 연결된 배관이 움직일 때 벨로우즈가 휘어지는 동시에 금속 구조가 압력 경계를 유지합니다.
열팽창 보상
고온 파이프라인은 공정 온도가 올라가면 팽창하고 온도가 떨어지면 수축합니다. 증기, 보일러, 화학, 오일 및 열유체 시스템에서 온도 주기가 반복되면 상당한 움직임이 발생할 수 있습니다. 주름진 벨로우즈는 이러한 변위를 흡수하고 단단한 파이프 부분으로 전달되는 응력을 줄입니다.
기계적 및 진동 보상
펌프, 압축기, 팬, 터빈, 회전 기계 등의 산업 장비는 연결된 배관에 진동을 유발할 수 있습니다. 적절하게 설계된 익스펜션 조인트는 제어된 움직임을 수용할 수 있으며 견고한 파이프 연결을 통해 진동이 직접 전달되는 것을 방지하는 데 도움이 됩니다.
다방향 이동
시스템 설계에 따라 금속 확장 조인트는 세 가지 주요 움직임 범주를 보상할 수 있습니다.
- 축 운동:파이프 축을 따라 압축 또는 확장.
- 측면 이동:연결된 파이프 섹션의 측면 변위.
- 각도 운동:연결된 배관 부분 사이의 회전 운동.
주요 기술 사양은 무엇입니까?
익스팬션 조인트 선택은 단순히 공칭 배관 크기를 선택하는 것이 아니라 실제 작동 조건을 고려하여 시작해야 합니다. JIDONGDA의 제품 정보는 산업용으로 사용되는 다양한 재질과 연결 구성을 갖춘 스테인레스 스틸 벨로우즈를 다루고 있습니다.
| 매개변수 | 일반적인 사양 | 엔지니어링 고려 사항 |
|---|---|---|
| 벨로우즈 구조 | 골판지 스테인리스 스틸 벨로우즈 | 제어된 유연성과 움직임 보상 제공 |
| 재료 | SS304 / SS316 / SS321 / 맞춤형 합금 | 온도, 부식, 매체 호환성에 따라 선택하세요. |
| 작동 압력 | PN10–PN40, 설계에 따라 다름 | 실제 작동 및 압력 조건과 일치해야 합니다. |
| 온도 범위 | -80°C ~ +600°C(재료에 따라 다름) | 재료 등급과 디자인에 따라 사용 가능한 온도 한계가 결정됩니다. |
| 움직임 | 축방향 / 측면방향 / 각도방향 | 선택하기 전에 이동 유형과 크기를 계산해야 합니다. |
| 크기 | DN15~DN300 | 나사형 버전은 일반적으로 더 작은 직경을 포괄합니다. |
| 사이 | 스레드 / 플랜지 / 용접 | 배관 레이아웃 및 설치 요구 사항에 따라 선택 |
| 호환 가능한 미디어 | 증기/온수/기름/가스/약품유체 | 실제 매체와의 재료 호환성 확인 |
각 프로젝트마다 실제 압력, 온도, 움직임, 주기 빈도 및 피로 요구 사항을 확인해야 합니다. 표준 구성이 설치 조건을 충족하지 못하는 경우 맞춤형 설계를 고려할 수 있습니다.
주요 이점은 무엇입니까?
1. 높은 온도에서도 안정적인 성능
금속 벨로우즈는 온도가 기존의 많은 유연한 구성 요소의 실제 작동 범위를 초과하는 응용 분야에 특히 적합합니다. 재료 선택 및 디자인에 따라 스테인리스 스틸 구조는 까다로운 열 환경을 지원할 수 있습니다.
2. 파이프라인 스트레스 감소
열 운동은 고정 지점과 장비 연결부에 점차적으로 과도한 부하를 생성할 수 있습니다. 제어된 유연성을 도입함으로써 확장 조인트는 움직임을 재분배하고 중요한 영역의 응력 집중을 줄이는 데 도움이 됩니다.
3. 진동에 대한 저항력 향상
기계가 연속적이거나 간헐적으로 진동을 생성하는 경우 유연한 금속 연결을 사용하면 장비와 배관 사이의 움직임을 차단하는 데 도움이 될 수 있습니다. 이는 조인트를 올바르게 선택하고 설치할 때 시스템 안정성을 향상시키는 데 기여할 수 있습니다.
4. 유연한 설치 옵션
나사형, 플랜지형 및 용접형 구성을 통해 확장 조인트를 다양한 파이프라인 아키텍처에 통합할 수 있습니다. 직경이 작은 나사산 제품은 소형 장비 연결에 유용할 수 있으며, 플랜지형 및 용접형 설계는 대규모 산업용 배관 시스템에 적합합니다.
5. 장기 순환 성과
산업용 배관은 작동 수명 동안 수천 번의 가열 및 냉각 주기를 경험할 수 있습니다. 따라서 올바른 벨로우즈 형상, 재료 선택, 성형 품질 및 움직임 제어는 신뢰할 수 있는 피로 성능을 달성하는 데 중요합니다.
일반적으로 어디에 사용됩니까?
주름진 금속 확장 조인트는 견고한 배관이 열 변위나 기계적 움직임을 수용해야 하는 경우에 유용합니다. 일반적인 적용 분야는 다음과 같습니다.
- 석유화학 처리 파이프라인
- 발전소
- 증기 및 보일러 시스템
- 고온 HVAC 시스템
- 산업용로 장비
- 석유 및 가스 처리 시설
- 화학 처리 파이프라인
- 해양 엔지니어링 시스템
- 기계 장비 연결
- 고온 유체 운송 시스템
예를 들어, 보일러를 다운스트림 장비에 연결하는 증기 파이프라인은 시동 중에 상당한 열팽창을 경험할 수 있습니다. 적절한 이동 보상이 없으면 이러한 확장으로 인해 파이프 지지대와 장비 노즐에 추가 하중이 가해질 수 있습니다. 올바르게 설계된 벨로우즈 익스펜션 조인트는 이러한 움직임이 발생할 수 있는 지정된 영역을 제공합니다.
올바른 제품을 어떻게 선택해야 합니까?
제품 선택은 외관이나 공칭 직경보다는 엔지니어링 데이터를 기반으로 해야 합니다. 견적을 요청하기 전에 구매자는 다음 정보를 준비해야 합니다.
- 공칭 파이프 직경:필요한 DN 크기와 연결 차원을 식별합니다.
- 작동 온도:정상, 최소, 최대 온도를 지정합니다.
- 작동 압력:정상 및 최대 작동 압력을 포함합니다.
- 이동 요구 사항:예상되는 축, 측면 또는 각도 이동을 정의합니다.
- 메디아:시스템이 증기, 물, 오일, 가스, 화학 물질 또는 기타 유체를 운반하는지 확인하십시오.
- 재료 요구사항:환경에 따라 SS304, SS316, SS321 또는 다른 적합한 합금을 선택하십시오.
- 연결 방법:나사형, 플랜지형 또는 용접형 끝단이 필요한지 결정합니다.
- 설치 조건:사용 가능한 공간, 파이프 지지대, 가이드, 앵커 및 장비 연결을 고려하십시오.
익스펜션 조인트와 일반 플렉서블 커넥터를 구별하는 것도 중요합니다. 신축 조인트는 특정 움직임 및 피로 요구 사항을 중심으로 설계되었으므로 벨로우즈 형상 및 시스템 제약 조건을 전체 배관 설계의 일부로 평가해야 합니다.
자주 묻는 질문
Q1: 골판지 금속 익스팬션 조인트의 주요 목적은 무엇입니까?
주요 목적은 배관 시스템의 열팽창 및 제어된 기계적 움직임을 보상하는 동시에 견고한 구성 요소로 전달되는 응력을 줄이는 것입니다.
Q2: 증기 파이프라인에 금속 확장 조인트를 사용할 수 있습니까?
예. 스테인레스 스틸 벨로우즈 신축 조인트는 선택한 재료, 압력 등급, 온도 등급 및 이동 용량이 작동 조건과 일치하는 경우 증기 및 보일러 배관에 일반적으로 적용됩니다.
Q3: 일반적으로 사용되는 재료는 무엇입니까?
일반적인 옵션에는 SS304, SS316 및 SS321 스테인리스강이 포함됩니다. 더 높은 내식성 또는 특수한 작동 조건이 필요한 경우 맞춤형 합금을 고려할 수도 있습니다.
Q4: 나사형 확장 조인트가 소형 파이프라인에 적합합니까?
예. 나사산 구성은 공간이 제한된 작은 직경의 배관, 장비 연결 및 설치에 특히 적합합니다.
Q5: 축방향, 측면방향, 각도운동의 차이점은 무엇입니까?
축 방향 이동은 파이프 축을 따라 발생하고 측면 이동은 옆으로 발생하며 각도 이동에는 연결된 파이프 섹션 사이의 회전이 포함됩니다. 확장 조인트를 선택하기 전에 필요한 동작 유형을 확인해야 합니다.
Q6: 제품을 맞춤 설정할 수 있나요?
예. 프로젝트 요구 사항에 따라 맞춤화에는 재료 등급, 크기, 압력 등급, 연결 구성 및 기타 엔지니어링 매개변수가 포함될 수 있습니다.
최종 생각
제대로 설계된골판지 금속 익스팬션 조인트열팽창, 진동, 기계적 변위 및 축적된 응력으로부터 산업용 배관을 보호하는 데 중요한 역할을 할 수 있습니다. 스테인리스강 벨로우즈, 다양한 연결 옵션 및 구성 가능한 엔지니어링 매개변수를 통해 발전, 석유화학, 화학 처리, HVAC, 해양 및 고온 유체 시스템 전반의 까다로운 응용 분야에 맞게 조정할 수 있습니다. JIDONGDA는 프로젝트별 크기, 재질, 압력, 온도, 움직임 및 연결 요구 사항을 기반으로 맞춤형 금속 신축 조인트 솔루션을 지원합니다. 새로 설치하거나 기존 구성 요소를 교체하기 위해 확장 조인트를 선택하는 경우,저희에게 연락주세요귀하의 작동 조건을 논의하고 적합한 산업용 솔루션을 요청하십시오.
