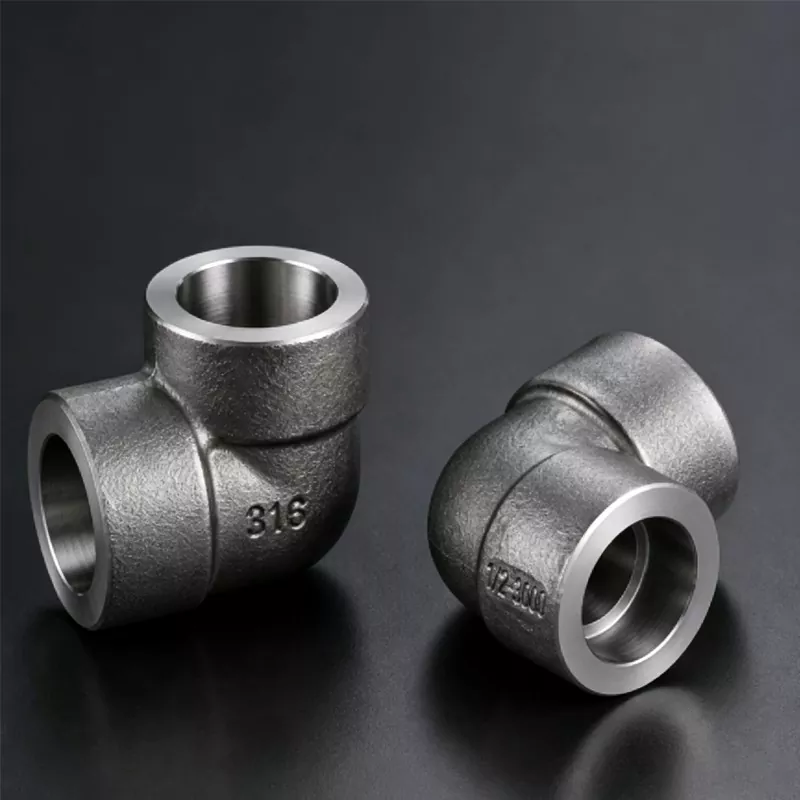

고압 씰링 이해: 90° 소켓 용접 엘보우 선택에 대한 엔지니어링 가이드

현대 산업 배관 레이아웃에서 방향 전환은 단순한 기하학적 필요성이 아니라 중요한 스트레스 포인트입니다. 고압 유체, 부식성 가스 또는 극심한 온도 변화를 처리할 때 다음 중 하나를 선택하세요.방향 피팅시스템 안정성과 운영 안전성을 직접적으로 결정합니다. 소구경 배관부품 중,90° 소켓 용접 엘보영구적이고 누출 방지 직각 전환을 위한 기본 표준으로 남아 있습니다.

JIDONGDA의 견고한 제조 시설은 국제 EPC 계약자, 정유 프로젝트 관리자 및 산업 유통업체와 매일 상호 작용합니다. 우리는 단 한 번의 피팅 오류로 전체 생산 라인이 중단될 수 있다는 것을 알고 있습니다. 엔지니어링 및 조달 팀이 위험을 완화할 수 있도록 고신뢰성 시스템을 위한 90° 소켓 용접 엘보우 선택 및 평가에 대한 이 기술 가이드를 편집했습니다.

소켓 용접의 메커니즘: 스레드 연결보다 성능이 뛰어난 이유

소구경 배관 시스템(일반적으로 1/8" ~ 4" 범위)의 경우 엔지니어는 나사식 용접 피팅과 소켓 용접 피팅 사이를 고려하는 경우가 많습니다. 당사의 제조 경험을 통해 소켓 용접 기술은 중요한 환경에서 뚜렷한 기계적 이점을 제공합니다.

누출 경로 없음: 실란트에 의존하고 진동으로 인해 느슨해지기 쉬운 나사형 구성과 달리 90° 소켓 용접 엘보는 정밀 가공된 소켓 캐비티가 특징입니다. 파이프가 이 홈에 직접 들어가고 원주 방향 필렛 용접이 적용됩니다. 이는 누출 벡터를 완전히 제거하는 영구적인 금속 결합을 생성합니다.

매끄러운 내부 형상: 스레드 연결은 유체 난류를 유발하는 내부 단차를 생성하는 경우가 많습니다. 당사의 단조 및 가공 공정은 매우 일관된 내부 직경을 보장하여 압력 안정성을 유지하고 직각 굽힘에서 응력 집중을 줄입니다.

가혹한 환경에 대한 재료 등급 결정

파이프라인이 -40°C에서 450°C 사이에서 작동할 때 재료 무결성은 협상할 수 없습니다. 당사의 단조 작업장에서는 각각 특정 화학적, 기계적 작업량에 맞춰진 세 가지 기본 재료 범주를 사용하여 이러한 엘보우를 생산합니다.

글로벌 프로젝트 규정 준수 보장: ASME B16.11 및 압력 등급

국제 석유 및 가스 계측 배관 또는 발전소 프로젝트의 기술 승인을 위해 제품 데이터 시트를 제출할 때 글로벌 표준을 엄격히 준수해야 합니다.

90°의 모든 배치소켓 용접 팔꿈치JIDONGDA 시설에서 제조된 제품은 ASME B16.11, MSS SP-79 또는 DIN 표준을 완벽하게 준수하도록 설계되었습니다. 기술 사양 초안을 작성하는 조달 팀의 경우 압력 등급을 해당 파이프 일정과 올바르게 상호 참조해야 합니다.

클래스 3000/클래스 6000/클래스 9000: 이러한 지정은 ASME B16.11에 따라 단조 소켓 용접 피팅에 적용되며 일치하는 파이프의 벽 두께에 따라 각각 최대 3000PSI, 6000PSI 또는 9000PSI의 작동 압력을 견딜 수 있도록 보장합니다.

표면 처리 통합: 해상 운송 및 작업 현장 보관 중 대기 부식을 방지하기 위해 스테인리스 스틸 라인에 흑색 인산염 처리, 용융 아연 도금 또는 산세 및 부동태화를 포함한 특수 표면 마감 처리를 적용합니다.

다음 조달 주기를 위한 직접 공장 지원

다가오는 프로젝트를 위해 기술 도면, 정확한 중량 계산 또는 맞춤형 크기 솔루션이 필요합니까? 브로커를 건너뛰고 국제 서비스 사무소에 직접 문의하세요.

직접도매견적은 JIDONGDA에 문의하세요오늘 24시간 이내에 경쟁력 있는 가격 제안과 포괄적인 자료 제출을 받을 수 있습니다.
