중국 전문 금속 호스 제조업체

그만큼금속 호스수많은 산업, 상업 및 주거용 유체 전달 시스템의 기본 구성 요소로 사용됩니다. 진동을 흡수하고, 열팽창을 보상하고, 잘못된 정렬을 교정하도록 설계된 이러한 유연한 도관은 까다로운 조건에서도 안전하고 안정적인 작동을 보장합니다.지동다엄격한 재료 선택, 정밀한 주름 공정 및 철저한 엔드 피팅 통합을 통해 금속 호스 어셈블리의 설계 및 제조를 발전시켰습니다.

주요 제품 매개변수 및 구성

• 공칭 직경(DN): 대규모 산업용 배관의 경우 DN6(1/4인치)부터 DN300(12인치)까지의 범위를 갖습니다.
• 작동 압력(PW): 일반적으로 직경, 브레이드 층 수 및 주름 두께에 따라 완전 진공에서 350bar까지입니다.
• 파열압력(PB): 표준 어셈블리의 작동 압력에 비해 안전 계수가 4:1로 설계되었습니다.
• 온도 범위: 표준 스테인리스강 어셈블리는 -200°C ~ +600°C에서 작동합니다. 고온 합금은 이를 800°C 이상까지 확장합니다.
• 굽힘 반경: 과도한 응력을 방지하기 위해 직경별로 정적 및 동적 최소 굽힘 반경이 지정됩니다.
• 유연성 및 스트로크 길이: 축 압축, 확장, 측면 오프셋 용량 및 각도 이동으로 정의됩니다.

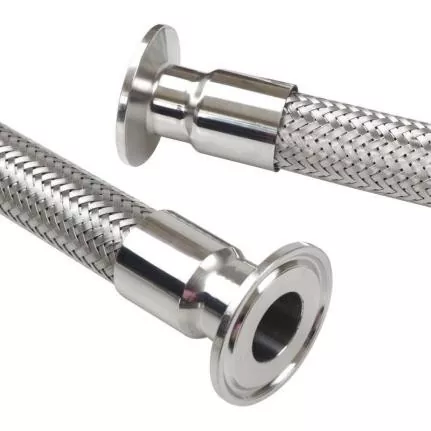

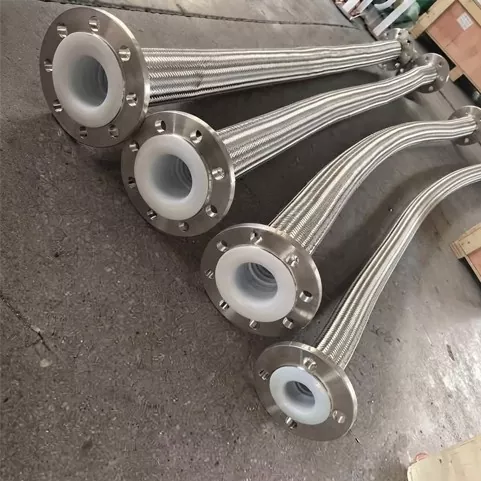

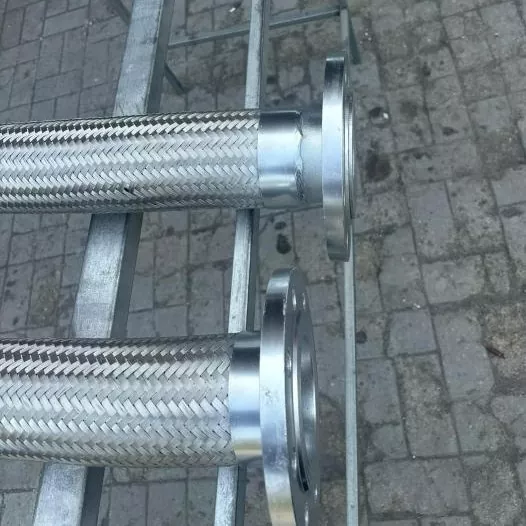

• 엔드 피팅: 플랜지형, 나사형, 용접 끝단, 위생형, 캠록형 또는 맞춤형 디자인.

자주 묻는 질문

환형호스와 헬리컬 파형 금속호스의 차이점은 무엇이며, 지동다가 추천하는 것은 무엇입니까?

환형 주름형 호스는 일련의 균일한 평행 링으로 구성되어 있어 뛰어난 유연성, 더 좁은 굽힘 반경 및 더 효과적인 브레이드 강화로 인해 더 높은 압력 용량을 제공합니다. 나선형 골판지 호스는 연속적인 나선형 프로파일을 갖고 있어 일반적으로 유연성과 압력 등급이 낮지만 중요하지 않은 정적 응용 분야에서는 비용이 더 낮습니다. JIDONGDA는 전반적으로 더 나은 성능, 더 긴 피로 수명 및 완전 진공 조건과의 호환성을 제공하기 때문에 환형 주름 호스를 주로 제조합니다. 높은 유연성을 요구하지 않는 응용 분야의 경우 신중한 엔지니어링 검토 후 요청 시 나선형 버전을 제공할 수 있습니다.

진동 흡수를 위한 금속 호스 어셈블리의 올바른 길이를 어떻게 결정합니까?

진동 흡수를 위해 어셈블리는 부과된 동작으로 인해 호스가 동적 최소 굽힘 반경 아래로 구부러지지 않도록 충분히 길어야 합니다. 수명 길이(끝단 피팅 제약이 없는 호스 부분)는 단순한 측면 진동의 경우 공칭 직경의 최소 10배가 되어야 하며, 진동 진폭과 주파수가 모두 높을 경우에는 더 길어야 합니다. JIDONGDA의 응용 엔지니어는 변위 데이터를 사용하여 동작 분석을 수행하여 필요한 정확한 자유 길이를 추천하여 조기 피로 파손을 방지할 수 있습니다.

금속 호스는 완전 진공 상태에서 무너지지 않고 사용할 수 있나요?

네, 전체 브레이드 커버리지를 갖춘 JIDONGDA 환형 주름형 호스는 전체 진공 서비스 등급을 받았습니다. 주름 프로파일은 내부 압력이 대기압 아래로 떨어질 때 외부 브레이드가 꿈틀거리거나 휘어지는 것을 방지하도록 특별히 설계되었습니다. 고온에서 매우 중요한 고진공 응용 분야의 경우 시스템을 검토하여 재료가 충분한 강도를 유지하는지 확인해야 합니다. 이러한 경우 구조적 안정성을 보장하기 위해 라이너를 통합할 수 있습니다.

브레이드 마모의 원인은 무엇이며 어떻게 방지할 수 있나요?

브레이드 마모는 주로 인접한 구조물에 대한 마모, 과도한 움직임으로 인한 마찰, 브레이드와 주름진 코어 사이의 프레팅으로 인해 발생합니다. 주기적 이동 중 브레이드 간 접촉으로 인해 국부적인 마모가 발생할 수도 있습니다. 예방 조치에는 적절한 간격으로 호스를 설치하고, 인터록 아머 또는 실리콘 재킷과 같은 외부 보호 커버를 사용하고, 브레이드 간 또는 브레이드 간 접촉을 유발하는 설치 레이아웃을 피하는 것이 포함됩니다. JIDONGDA는 연마 환경에서 조립 수명을 크게 연장하는 공장 맞춤 보호 슬리브를 제공합니다.

지동다어셈블리는 선적 전에 어떻게 테스트됩니까?

모든 조립품은 국제 표준에 따라 유지 시간을 두고 정격 작동 압력의 1.5배로 정수압 테스트를 거칩니다. 가스 서비스의 경우 통제된 조건에서 공압 테스트가 수행됩니다. 요청 시 용접부의 염료 침투 검사, PMI(양성 물질 식별), 헬륨 누출 감지 등의 추가 비파괴 테스트도 가능합니다. 설계 마진을 검증하기 위해 각 생산 배치의 샘플 어셈블리에 대한 버스트 테스트가 정기적으로 수행됩니다. 적합성 인증서와 테스트 보고서는 표준 문서입니다.
