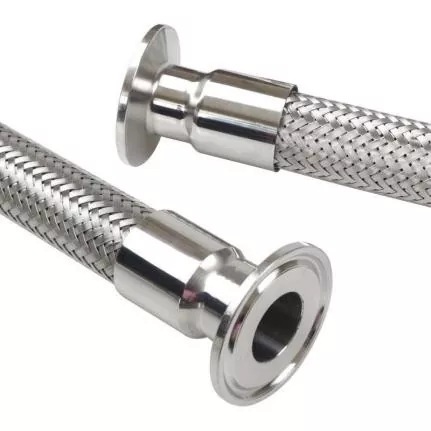

스틸 와이어 땋은 금속 호스

JIDONGDA Steel Wire Braided Metal Hose는 진동 저항, 오정렬 수용 능력, 극한 온도 및 압력 조건에서의 내구성이 요구되는 까다로운 유체 및 가스 운송 시스템을 위해 특별히 설계되었습니다. 표준 고무 호스나 견고한 배관과 달리 이 제품은 주름진 금속 튜브의 유연성과 와이어 브레이드가 제공하는 내압성을 결합합니다. 이를 통해 설치 어려움, 견고한 배관의 진동으로 인한 고장, 기존 호스의 짧은 사용 수명 등 일반적인 산업 문제를 해결할 수 있습니다.

이 제품은 GB/T 14525, ISO 10380 및 EJMA를 포함한 국제 표준을 완벽하게 준수합니다. 세련된 제조 공정과 포괄적인 품질 관리 시스템 덕분에 당사의 제품은 글로벌 산업 표준을 충족하며 가장 까다로운 환경에서도 작동하기에 적합합니다.

제품 디자인 및 소재의 장점

1. 내부 골판지

주름진 튜빙(재료: 스테인레스 스틸 등급 304, 316 또는 316L)으로 구성된 이 층은 고온 및 저온 모두에서 탁월한 내식성과 성능 안정성을 제공하는 동시에 막힘 위험 없이 매체의 방해 없는 흐름을 보장합니다. 유연한 주름형 구조는 다양한 평면(축, 측면 및 각도)의 변위를 수용하여 운송 효율성을 저하시키지 않으면서 파이프라인 변형에 적응합니다.

2. 와이어 브레이드 보강층

단일 또는 이중 스테인리스 스틸 와이어 편조로 구성된 보호층으로 구성되어 호스의 내압성과 구조적 무결성을 크게 향상시킵니다. 단단한 브레이드는 고압에서 내부 호스의 팽창을 제한하고, 외부 기계적 충격으로부터 보호하며, 파이프라인 진동을 완화하여 장기간 작동 중에 호스 손상과 매체 누출을 방지합니다.

주요 제품 특성 및 장점

1. 탁월한 열 저항: -196°C ~ +600°C의 작동 온도 범위; 극한의 작동 조건에서 특수 매체(예: 극저온 LNG, 고온 증기, 뜨거운 오일)를 안정적으로 운송할 수 있습니다.

2. 고압 안전 및 내구성: 3:1 파열 안전 계수를 갖춘 6~250bar의 작동 압력 범위; 갑작스러운 압력 서지에 대한 저항력이 있어 파이프라인이 파열될 위험이 없습니다.

3. 효과적인 진동 감쇠 및 장비 보호: 펌프, 압축기 및 기타 장비에서 지속적인 진동을 흡수합니다. 배관 시스템의 응력을 줄입니다. 보조 장비를 보호하고 시스템의 전체 서비스 수명을 연장합니다.

4. 열팽창 및 수축에 대한 자동 보상: 온도 변동으로 인한 변위를 자동으로 보상하고 파이프라인 응력을 완화하며 균열 또는 조인트 누출을 방지합니다.

5. 부식 및 노화 방지: 산 세척 및 부동태 처리 처리된 스테인레스 스틸로 제조됩니다. 산, 알칼리 및 염분에 대한 내성이 있어 화학 및 제약 산업의 공격적인 환경에서 사용하기에 적합한 제품입니다.

6. 설치 유연성 및 맞춤형 주문: 다양한 산업 연결 방법(플랜지형, 나사형, 용접형, 빠른 연결)을 지원합니다. 특정 프로젝트 요구 사항을 충족하기 위해 호스 길이, 브레이드 레이어 수 및 어셈블리 설계를 사용자 정의할 수 있습니다.

엄격한 품질 관리 시스템

1. 시뮬레이션된 서비스 상태 테스트

포괄적인 테스트(내부 압력 노출, 연속 진동 시뮬레이션, 축 변위, 반복 굴곡 및 열팽창/수축 시뮬레이션 포함)는 실제 장기 산업 작동 조건을 재현합니다.

2. 주요 제어 매개변수

전문 엔지니어는 생산의 모든 단계에서 주름 부분의 안정성, 브레이드 무결성, 용접 품질, 누출 방지 및 피팅 부착 신뢰성을 모니터링하여 결함이 있는 제품이 고객에게 도달하지 않도록 보장합니다.

3. 전문화된 동적 성능 테스트

충격 시험: 압력 변동과 결합된 기계적 응력을 시뮬레이션하여 구조적 안정성, 피로 강도 및 내구성을 검증합니다.

피팅 강도 테스트: 용접부 및 연결 어셈블리의 인장 및 하중 테스트를 통해 안전한 부착, 누출 방지 및 높은 수준의 구조적 안전성을 보장합니다.

주요 응용 분야

1. 에너지 부문: 발전 장비, 증기 운송 시스템, LNG 장비 및 에너지 인프라 프로젝트.

2. 화학 산업: 화학 생산 공장, 부식성 매체(산, 알칼리) 운송 및 화학 공장 배관 시스템.

3. HVAC 시스템: 난방, 환기 및 공조 장비; 산업용 보일러; 건물 환기 및 난방 시스템.

4. 정밀 제조: 정밀 장비의 식품 가공, 의약품 제조 및 유체 운송.

5. 기계 장비: 펌프 및 압축기 연결, 유압 시스템 및 산업 장비 배관.

산업 응용 사례

예시 1: 반도체 제조 공장의 냉각 시스템 파이프라인 업그레이드

대규모 반도체 웨이퍼 제조 시설은 고온 및 장비 진동으로 인해 표준 PVC 냉각 호스가 조기 마모되고 균열되는 문제에 직면했습니다. JIDONGDA DN85 304 스테인리스 스틸 와이어 편조 금속 호스로 교체한 후 시스템은 ±30mm의 열팽창/수축 이동을 수용할 수 있었습니다. 호스는 장비 진동을 효과적으로 흡수하고 누수 및 재료 품질 저하와 관련된 문제를 완전히 해결했습니다. 장비는 누수나 구조적 손상 없이 27개월 동안 지속적으로 작동돼 생산 공정의 안정성이 크게 향상됐다.

사례 2: 화학 공장의 고온 증기 운송 프로젝트

중국 남동부의 한 화학 공장은 빈번한 열 팽창 및 수축 주기를 겪는 280°C의 증기 파이프라인을 운영했습니다. 기존의 견고한 파이프는 응력 균열이 발생하기 쉬운 반면, 표준 호스는 고온 및 압력에 대한 저항력이 충분하지 않았습니다. 이 프로젝트는 맞춤형 JIDONGDA 이중 와이어 편조 금속 호스를 활용했습니다. 높은 내열성과 변위 보상 능력 덕분에 호스는 1년 동안 누출 없이 작동되어 유지 관리 빈도가 크게 줄어들고 운영 비용이 절감되었습니다.

기술 사양

자주 묻는 질문

Q1: JIDONGDA 금속호스에는 어떤 스테인레스강 등급이 사용되며, 올바른 등급을 선택하려면 어떻게 해야 합니까?

A: 우리는 304, 316, 316L의 세 가지 표준 재료를 제공합니다. Grade 304는 비용과 성능의 최적 균형을 제공하므로 일반 산업 응용 분야(물, 가스)에 적합합니다. 316 등급은 산성 및 알칼리성 환경에서 우수한 내식성을 제공하므로 화학 산업 및 해양 응용 분야에 이상적입니다. 316L 등급은 매우 공격적인 환경과 극도로 높은 온도에서 사용하도록 설계된 초저탄소 소재입니다. 요청 시 다른 재료를 사용하여 제작도 가능합니다.

Q2: JIDONGDA Steel Wire Braided Metal Hose를 사용하여 고온 증기를 장기간 이송할 수 있습니까?

A: 네, 가능합니다. 이 제품은 고온 작동에 최적화되어 있으며 -196°C ~ +600°C 온도 범위 내에서 증기 및 고온 매체를 이송하는 데 적합합니다. 이중층 강철 와이어 브레이드는 고압에서도 안정성을 보장하는 동시에 정밀 용접으로 증기 누출을 방지합니다. 이 제품은 산업용 보일러 및 발전소 증기 시스템에 널리 사용되어 안정적이고 내구성 있는 성능을 보장합니다.

Q3: JIDONGDA에서는 금속 호스에 대한 맞춤형 제작도 제공합니까?

A: 그렇습니다. 우리는 다양한 맞춤형 디자인 및 제조 서비스를 제공합니다. 호스 길이, 브레이드 레이어 수, 끝 부분 피팅 유형 및 제품 디자인은 모두 특정 배관 레이아웃은 물론 압력, 온도 및 매체 요구 사항에 맞게 맞춤화될 수 있습니다. 당사는 자체 생산 시설과 자격을 갖춘 엔지니어 팀을 활용하여 광범위하고 복잡한 산업 프로젝트에 대한 모든 설치 및 운영 요구 사항을 충족하도록 설계된 포괄적인 솔루션을 제공합니다.
