골판지 유연한 금속 호스

JIDONGDA 골판지 유연성 금속 호스 시리즈는 벽이 얇은 스테인레스 스틸 벨로우즈를 중심으로 제작되었습니다. 고유한 주름 구조는 금속 고유의 장점인 고온, 압력 및 부식에 대한 저항성을 유지하면서 축 방향과 측면 방향 모두에서 유연성을 제공합니다. 단순히 작동 매체를 전달하는 것 이상으로, 제품의 핵심 가치는 열팽창을 보상하고 기계적 진동을 차단하며 설치 오정렬을 수정하는 능력에 있습니다. 이는 견고한 산업용 배관 시스템 내에서 유연한 연결을 가능하게 하고 지속적이고 견고한 작동을 위해 설계된 필수 안전 구성 요소 역할을 합니다.

제품 디자인 특징

지동다(JIDONGDA)는 심리스 성형기술을 적용하여 구조적 안정성과 뛰어난 누수밀폐성을 보장합니다. 코어 어셈블리는 맞춤형 보강 옵션이 포함된 4개 레이어로 구성됩니다.

1. 골판지 요소

한 장의 스테인레스 스틸(등급 304 또는 316L)로 제조되어 용접 이음새와 관련된 위험을 제거하고 호스의 유연성과 다양한 매체와의 호환성을 크게 향상시킵니다.

2. 보강층(메탈 브레이드)

신장을 효과적으로 제한하고, 압력 부하를 분산시키며, 전반적인 압력 저항을 증가시키는 외부 철망 피복(스테인리스 스틸)입니다.

3. 연결 시스템

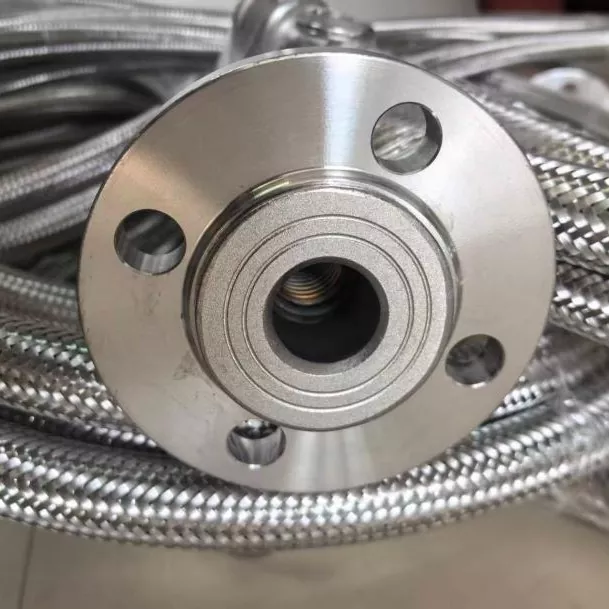

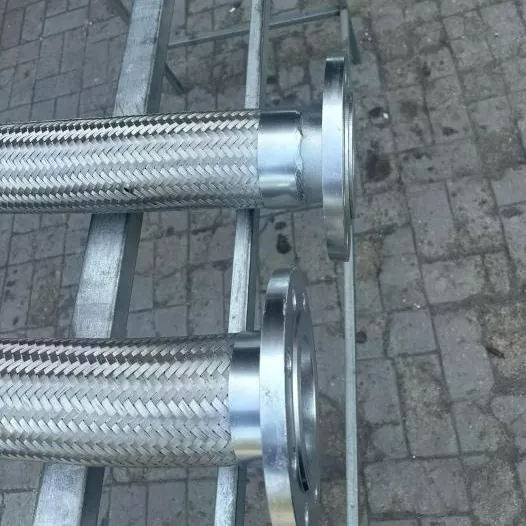

플랜지형, 나사형, 압축 피팅, 용접 조인트 등 다양한 연결 유형을 지원하여 광범위한 배관 시스템에 통합할 수 있습니다.

4. 선택적 보호층

까다로운 작동 조건(예: 해양 환경, 공격적인 물질 취급 또는 고온 응용 분야)에 대해 특수 보호 강화 옵션을 사용할 수 있습니다.

주요 응용 분야

주름진 유연한 금속 호스는 다양한 산업 배관 시나리오에 적응하여 높은 다양성과 실용성을 제공합니다.

1. 산업용 배관 진동 보상 시스템: 작동 중 장비 진동을 완화하면서 열팽창 및 수축을 흡수합니다.

2. 석유화학 산업: 부식성 매체를 운반하고 공정 배관에서 유연한 연결을 제공하는 데 적합합니다.

3. 발전 시스템: 보일러, 열교환기, 냉각 순환 배관의 진동을 감소 및 보상하는 데 사용됩니다.

4. 해양 공학: 선상 배관의 진동을 차단하고 해양 환경의 염수 분무로 인한 부식을 견딥니다.

5. 고온 야금 장비: 고온과 저온이 교대로 나타나는 고온 용광로 및 배관 연결에 적합합니다.

6. HVAC 시스템 구축: HVAC 시스템에 유연한 연결을 제공하여 배관 진동과 소음을 줄입니다.

실제 적용 사례

사례 1: 해안 정유소의 고온 공정 배관 프로젝트

해안 정유소는 장기간의 온도 변동으로 인해 고온 오일 및 가스 배관에서 빈번한 열 변위 및 플랜지 연결 누출 문제에 직면했습니다. 이 프로젝트는 열 변형을 효과적으로 보상하고 황화물 부식에 저항하는 JIDONGDA 316L 스테인레스 스틸 주름형 유연한 금속 호스를 사용합니다. 시스템은 누출 없이 5년 동안 지속적으로 작동하여 유지보수 중단 빈도를 크게 줄이고 생산 라인의 안정성을 향상시켰습니다.

사례 2: 대형 컨테이너선 배관 업그레이드 프로젝트

원양 항해 선박의 주 엔진 냉각 배관이 벽에 균열이 발생하고 지속적인 진동으로 인해 수명이 단축되었습니다. 이 문제를 해결하기 위해 이중 편조 및 해양 등급 부식 방지 코팅이 특징인 맞춤형 JIDONGDA 골판형 호스가 설치되었습니다. 이 솔루션은 배관 공진을 효과적으로 제거하고 해양 염수 분무에 대한 내식성을 보장하여 배관의 서비스 수명을 3년에서 10년 이상으로 연장했습니다.

주요 제품 특징

1. 까다로운 설치 조건에 적합한 우수한 축 및 측면 변형 기능을 갖춘 매우 유연한 주름형 디자인.

2. 극단적인 순환 열 부하를 견딜 수 있는 탁월한 열 저항;

3. 대부분의 산업 매체의 운송과 호환되는 높은 내식성;

4. 효과적인 진동 감쇠 및 변위 보상으로 배관 시스템 내의 응력을 줄입니다.

5. 산업 환경에서 장기간 연속 작동이 가능하도록 설계된 안정적이고 내구성 있는 구조;

6. 안정적인 연결 밀봉으로 파이프라인 누출 위험을 크게 줄입니다.

사용자 정의 구성 옵션

특정 작동 조건에 적용 가능: 전체 316L 스테인리스강 구조, ​​이중층 강화 편조, 정전기 방지 설계, 단열 재킷, 다양한 연결 유형, 해양 등급 부식 방지 코팅, 초고온 버전(600°C 초과) 및 진공 강화 설계.

주요 제품 장점

1. 기존 고무 호스보다 훨씬 더 높은 신뢰성을 제공하고 노후화 또는 고장과 관련된 문제를 제거하는 모든 금속의 유연한 연결.

2. 복잡한 배관 조건에 적응할 수 있는 통합 변위 보상 및 진동 감쇠 기능;

3. 극한의 온도와 압력을 견뎌냅니다. 광범위한 응용 분야에 적합합니다.

4. 주요 산업 표준을 준수하며 다양한 산업 분야에 걸쳐 보편적으로 적용 가능합니다.

5. 안정적인 작동과 위험 제어를 보장하는 높은 안전 계수 설계;

6. 산업 응용 분야에서 입증된 실적을 통해 다양한 시나리오에 걸쳐 전 세계적으로 널리 사용됩니다.

자주 묻는 질문

Q1: 304L과 316L 주름형 연성 금속 호스 중에서 어떻게 선택합니까? 차이점은 무엇입니까?

316L 등급에는 몰리브덴이 포함되어 있어 염화물 이온, 산, 알칼리 및 황화물에 대한 향상된 저항성을 제공합니다. 이는 해양/해안 환경 또는 화학 처리 공장과 같은 부식성이 높은 환경을 위해 특별히 설계되었습니다. JIDONGDA는 특정 작동 환경, 온도 및 서비스 조건을 기반으로 정확한 재료 선택 권장 사항을 제공할 수 있습니다.

Q2: 제품이 고온과 고압을 동시에 견딜 수 있나요?

A: 예, 동시에 고온 및 고압 조건에서 작동하도록 설계되었습니다. 그러나 온도가 상승함에 따라 재료의 허용 작동 압력이 감소한다는 점에 유의하십시오. 따라서 고온 환경에서 사용할 경우 표준에 따라 작동 매개변수를 조정(감소)해야 합니다. 초고온(600°C 이상) 및 고압 조건의 경우 장기적인 작동 안전성을 보장하기 위해 JIDONGDA의 특화된 초고온 버전을 사용하는 것이 좋습니다.

Q3: 제품의 수명은 얼마나 되며, 정기적인 점검이 필요한 요소는 무엇입니까?

A: 서비스 수명은 작동 조건에 따라 다릅니다. 표준 난방 시스템에 사용할 경우 제품의 수명은 10~15년입니다. 단, 고주파 진동을 발생시키는 장비에 연결된 배관의 경우 3~5년마다 교체하고 연간 검사를 권장합니다. 예정된 검사 중에는 편조 마모, 호스 본체 변형, 연결 지점 부식, 유체 누출 등의 문제에 특별한 주의를 기울여야 합니다. 손상이 발견되면 즉시 교체해야 합니다.
