이중 구 고무 확장 조인트가 파이프라인 유연성과 진동 제어를 어떻게 향상시킬 수 있습니까?

지동다공급한다이중 구형 고무 확장 조인트안정적인 진동 차단, 이동 보상 및 연결 유연성이 필요한 산업용 파이프라인 시스템용입니다. 이중 구형 고무 본체, 강화된 직물 층 및 스테인레스 스틸 메쉬 보호 기능으로 설계된 이 유연한 구성 요소는 펌프, 압축기, 물 시스템, 공기, 오일, 약한 화학 물질 및 기타 산업용 유체와 관련된 까다로운 배관 응용 분야에 적합합니다.

이중 구 확장 조인트는 연결된 장비에서 배관 시스템으로 전달되는 진동과 응력을 줄이는 동시에 파이프라인의 움직임을 흡수하도록 설계되었습니다. 단일 구 구조와 비교하여 2구 구조는 추가적인 유연성과 움직임 흡수 기능을 제공합니다. JIDONGDA는 EPDM, NBR, Neoprene과 같은 재료를 사용하고 다층 직물 강화 및 외부 스테인레스 스틸 메쉬 층을 갖춘 강화 고무 확장 조인트를 제공합니다. 설계에 따라 사용 가능한 사양은 DN32–DN600, PN10/PN16/PN25 압력 등급 및 -20°C ~ +120°C의 온도 범위를 포괄할 수 있으며 더 높은 온도에는 특수 화합물을 사용할 수 있습니다.

목차

1. 이중 구형 고무 신축 조인트란 무엇입니까?
2. 산업용 배관 시스템에서 왜 중요한가요?
3. 조인트는 어떻게 구성됩니까?
4. 주요 성능 이점은 무엇입니까?
5. 구매자는 어떤 기술 사양을 확인해야 합니까?
6. 어디에서 사용할 수 있나요?
7. 구매자는 올바른 모델을 어떻게 선택해야 합니까?
8. 설치 중에 고려해야 할 사항은 무엇입니까?
9. 자주 묻는 질문
10. 맞춤형 솔루션을 요청하려면 어떻게 해야 합니까?

이중 구형 고무 신축 조인트란 무엇입니까?

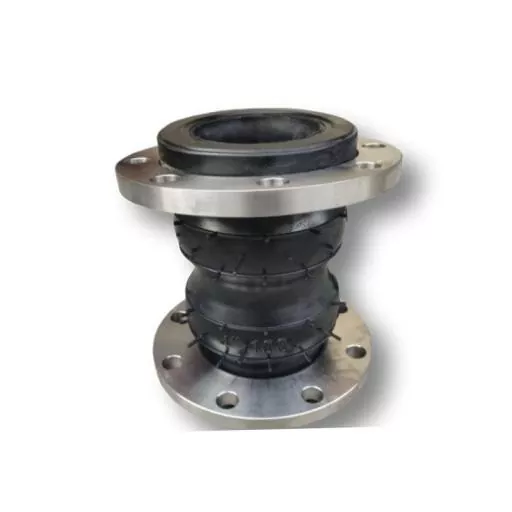

이중 구형 고무 확장 조인트는 두 개의 구형 고무 섹션으로 구성된 유연한 파이프라인 연결 구성 요소입니다. 주요 목적은 움직임을 수용하고 장비와 연결된 배관 사이의 진동 전달을 줄이는 것입니다.

견고한 파이프 연결과 달리 유연한 고무 구조는 축, 측면 및 각도 움직임에 반응할 수 있습니다. 따라서 진동과 압력 변동으로 인해 파이프라인에 추가적인 스트레스가 가해질 수 있는 회전 또는 왕복 장비 주변에서 조인트가 특히 유용합니다.

이중 구 구성은 배관 시스템이 기존 단일 구 커넥터가 제공할 수 있는 것보다 더 큰 유연성과 진동 흡수를 요구할 때 특히 유용합니다. 구형 형상은 견고한 연결 지점에 모든 움직임을 집중시키는 대신 유연한 고무 본체를 통해 움직임을 분산시킵니다.

고무 확장 조인트를 비교하는 구매자의 경우 작동 압력, 온도, 매체, 이동 요구 사항, 플랜지 구성 및 설치 조건에 따라 이중 구 설계를 평가해야 합니다.

산업용 배관 시스템에서 왜 중요한가요?

산업용 파이프라인은 완전히 정적인 조건에 노출되는 경우가 거의 없습니다. 펌프가 시작 및 정지되고, 압축기가 기계적 진동을 생성하고, 유체가 압력 변동을 일으키고, 온도 변화로 인해 연결된 구성 요소가 팽창하거나 수축됩니다.

적절한 유연성이 없으면 이러한 동적 힘이 파이프, 플랜지, 밸브, 펌프 및 기타 장비에 직접 전달될 수 있습니다. 시간이 지남에 따라 반복적인 로딩은 피로, 연결 응력, 누출 또는 조기 구성 요소 마모의 원인이 될 수 있습니다.

유연한 확장 조인트는 이러한 영향을 차단하는 데 도움이 됩니다. 고무 본체는 단단한 배관 부분 사이에 제어된 이동 영역을 제공하고 강화 레이어는 작동 하중 하에서 구조물을 지지합니다.

• 장비에서 발생하는 진동을 흡수합니다.
• 파이프라인 이동을 보상합니다.
• 연결부 주변의 응력 집중을 줄이는 데 도움이 됩니다.
• 열 이동 및 설치 허용 오차를 수용합니다.
• 동적 배관 시스템의 보다 안정적인 작동을 지원합니다.
• 과도한 진동 전달로부터 연결된 장비를 보호하는 데 도움이 됩니다.

조인트는 어떻게 구성됩니까?

유연한 신축 조인트의 성능은 형상, 고무 화합물, 보강 구조 및 연결 설계에 크게 좌우됩니다. 일반적인 강화 이중 구 구성은 여러 기능 레이어를 결합합니다.

이중 구 고무 몸체

2구 형상은 여러 방향의 움직임을 처리할 수 있는 유연한 작업 섹션을 만듭니다. 또한 곡선형 구조는 완전히 견고한 연결에 의존하지 않고도 변형이 가능합니다.

다층 직물 강화

고무 본체에 직물 보강재를 내장하여 내압성과 피로 내구성을 향상시켰습니다. 보강 구조는 필요한 압력 등급 및 적용 조건에 따라 선택됩니다.

스테인레스 스틸 메쉬 보호

외부 스테인리스 스틸 메쉬 레이어는 추가적인 기계적 보호 및 구조적 지지를 제공할 수 있습니다. 이는 익스팬션 조인트가 동적 하중과 반복적인 진동에 노출되는 환경에서 특히 유용합니다.

플랜지 연결

플랜지 끝부분은 유연한 조인트를 기존 배관에 연결하는 실용적인 방법을 제공합니다. 씰링 성능을 유지하려면 올바른 플랜지 치수, 볼트 패턴, 개스킷 선택 및 정렬이 중요합니다.

주요 성능 이점은 무엇입니까?

이중 구 고무 확장 조인트의 가치는 단순한 파이프라인 유연성 이상으로 확장됩니다. 이 구조는 산업용 배관 시스템에서 직면하는 몇 가지 일반적인 문제를 해결합니다.

이러한 특성으로 인해 이 제품은 기존의 견고한 커넥터가 충분한 유연성이나 진동 차단을 제공하지 못하는 응용 분야에 적합합니다.

구매자는 어떤 기술 사양을 확인해야 합니까?

플렉서블 조인트 선택은 단순히 공칭 파이프 직경을 선택하는 것이 아니라 실제 작동 조건에서 시작해야 합니다. 다음 사양은 이중 구 설계를 평가할 때 특히 중요합니다.

실제 선택은 항상 전체 시스템 설계를 기반으로 해야 합니다. 압력, 온도, 유체성분, 운동폭, 플랜지 치수, 설치환경 등을 확인 후 제작하시기 바랍니다.

어디에서 사용할 수 있나요?

이중구 유연한 연결은 특히 진동, 움직임 또는 기계적 응력을 완전히 제거할 수 없는 배관 시스템과 관련이 있습니다.

펌프 및 압축기 시스템

펌프와 압축기는 기계적 진동의 일반적인 원인입니다. 장비 근처에 유연한 조인트를 설치하면 진동이 연결된 파이프라인으로 전달되는 것을 제한하는 데 도움이 될 수 있습니다.

물 및 유체 배관

수처리, 산업용 물 순환 및 일반 유체 운송 시스템은 고무 확장 조인트를 사용하여 유연한 연결을 유지하면서 움직임을 수용할 수 있습니다.

산업 공정 라인

호환 가능한 오일, 공기, 약한 화학 물질 및 기타 산업용 유체를 운반하는 시스템은 필요한 매체 저항에 따라 다양한 고무 화합물을 사용할 수 있습니다.

복잡한 파이프라인 레이아웃

여러 파이프 섹션, 장비 연결 및 구조적 공차로 인해 정렬 문제가 발생하는 경우 적절하게 선택한 유연한 조인트를 사용하면 추가 이동 용량을 제공할 수 있습니다.

구매자는 올바른 모델을 어떻게 선택해야 합니까?

조달팀은 견적을 요청할 때 자세한 운영 정보를 제공해야 합니다. 이를 통해 제조업체는 고무 화합물, 보강재, 크기, 압력 ​​등급 및 연결 구성을 실제 용도에 맞출 수 있습니다.

1. 파이프 직경 확인:필요한 DN 또는 공칭 파이프 크기를 식별하십시오.
2. 작동 압력을 확인하십시오.정상 및 일시적 작동 조건에 적합한 압력 등급을 선택하십시오.
3. 작동 온도 식별:정상 온도와 잠재적 최고 온도를 모두 고려하십시오.
4. 매체를 지정하십시오:물, 기름, 공기, 화학 물질 및 기타 유체에는 다양한 고무 화합물이 필요할 수 있습니다.
5. 움직임 측정:예상되는 축, 측면 및 각도 이동을 결정합니다.
6. 플랜지 치수 확인:볼트 구멍 패턴과 연결 치수는 파이프라인과 일치해야 합니다.
7. 설치 환경을 고려하십시오:실외 노출, 진동 강도 및 주변 장비는 최종 구성에 영향을 미칠 수 있습니다.

이러한 세부 정보를 조기에 제공하면 사양 오류를 줄이고 OEM 맞춤화를 더욱 효율적으로 수행할 수 있습니다.

설치 중에 고려해야 할 사항은 무엇입니까?

적절하게 설계된 확장 조인트라도 올바른 설치가 필요합니다. 유연한 본체를 적절한 파이프 지지나 정렬을 대신하는 것으로 취급해서는 안 됩니다.

• 볼트를 조이기 전에 플랜지 정렬을 확인하십시오.
• 호환되는 개스킷과 올바르게 지정된 패스너를 사용하십시오.
• 설치 중에 과도한 스트레칭, 압축 또는 비틀림을 피하십시오.
• 인접한 배관이 적절하게 지지되는지 확인하십시오.
• 날카로운 물체나 외부 부품이 고무 본체를 손상시키지 않도록 방지하십시오.
• 작동 움직임이 설계된 보상 범위 내에 있는지 확인하십시오.
• 눈에 띄는 마모, 균열, 변형 또는 연결 문제가 있는지 정기적으로 조인트를 검사하십시오.

적절한 설치는 조인트가 의도한 설계에 따라 작동하는 데 도움이 되며 유연한 요소에 불필요한 기계적 부하를 줄일 수 있습니다.

자주 묻는 질문

1. Double Sphere Rubber Expansion Joint의 주요 장점은 무엇입니까?

주요 기능적 장점은 이중 구의 유연한 구조를 통해 향상된 움직임 흡수 및 진동 차단 기능을 제공하는 능력입니다.

2. 고무 본체에는 어떤 재료를 사용할 수 있나요?

일반적인 재료 옵션에는 EPDM, NBR 및 네오프렌이 포함됩니다. 작동 매체나 온도에 따라 특정 제제가 필요한 경우 맞춤형 고무 화합물을 고려할 수도 있습니다.

3. 어떤 압력 등급을 사용할 수 있습니까?

구조 및 적용 요구 사항에 따라 PN10, PN16 또는 PN25 작동 압력 등급에 맞게 구성을 설계할 수 있습니다.

4. 어떤 크기를 사용자 정의할 수 있습니까?

참조된 제품 범위는 DN32부터 DN600까지이며, 프로젝트 요구 사항 및 엔지니어링 사양에 따라 더 큰 크기도 고려할 수 있습니다.

5. 펌프, 압축기 근처에서 사용해도 되나요?

예. 펌프와 압축기는 연결된 파이프라인에서 격리되어야 하는 진동과 동적 부하를 생성할 수 있기 때문에 일반적인 설치 위치입니다.

6. 연결 유형을 맞춤 설정할 수 있나요?

예. 플랜지 연결이 가능하며 파이프라인 구성 및 프로젝트 요구 사항에 따라 맞춤형 엔지니어링 피팅을 개발할 수 있습니다.

맞춤형 솔루션을 요청하려면 어떻게 해야 합니까?

산업 구매자의 경우 올바른 플렉서블 조인트를 선택하는 것은 제품 사양과 시스템 엔지니어링의 조합입니다. JIDONGDA는 다양한 직경, 고무 화합물, 보강 구조, ​​압력 요구 사항 및 연결 구성을 포괄하는 맞춤형 고무 확장 조인트 솔루션을 제공합니다. 견적을 요청할 때 가능한 한 파이프 크기, 작동 압력, 온도, 매체, 이동 요구 사항, 플랜지 치수 및 적용 환경을 제공하십시오. 이러한 세부 정보를 통해 제조업체는 적절한 구성을 보다 정확하게 평가할 수 있습니다.

펌프, 압축기, 물 파이프라인, 산업 공정 시스템 또는 기타 까다로운 응용 분야를 위한 안정적이고 유연한 연결을 찾고 있는 경우,저희에게 연락주세요귀하의 운영 조건, 맞춤 요구 사항, 기술 사양 및 대량 주문 요구 사항을 JIDONGDA와 논의하십시오.
