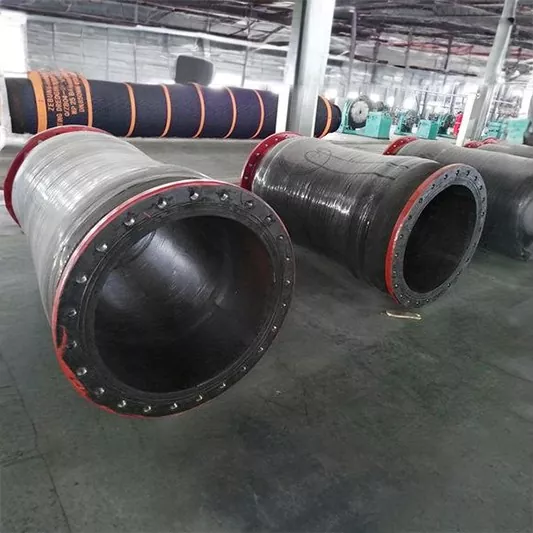

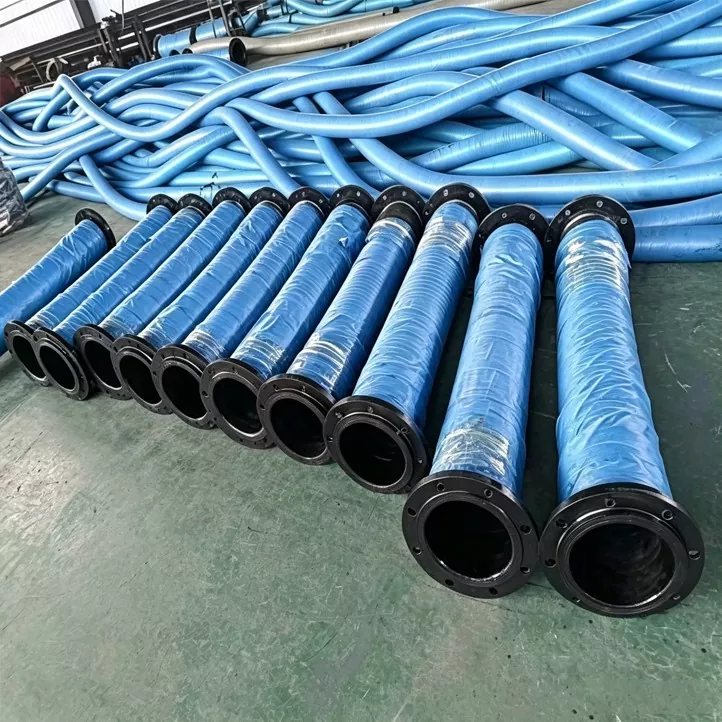

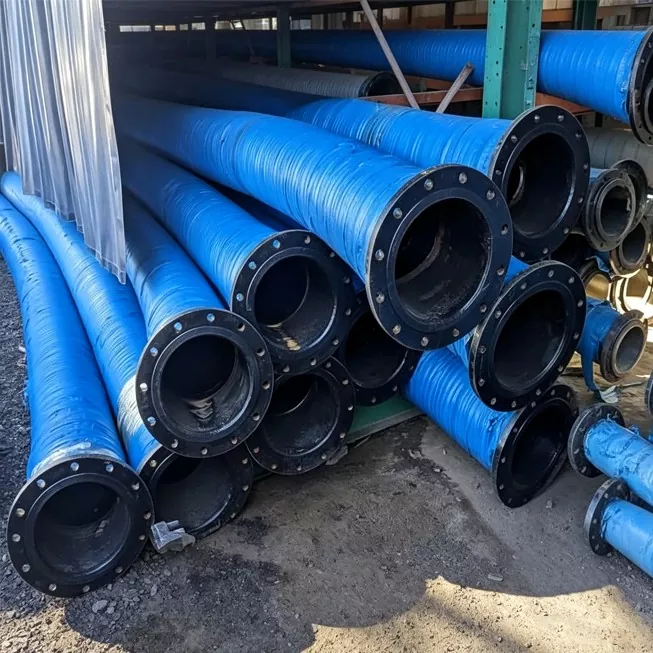

대구경 모르타르 슬러리 호스

JIDONGDA 대구경 모르타르 슬러리 호스는 고입자 마모 및 고형분 함량 응용 분야를 위해 설계된 견고한 유연한 고무 파이프입니다. 내부 라이닝은 다중 고강도 보강층과 옵션으로 제공되는 나선형 강철 와이어 뼈대와 결합된 복합 고내마모성 고무 공식을 사용하여 진흙, 모르타르, 슬래그 및 건설 그라우트와 같은 복잡한 매체에서 지속적이고 안정적인 자재 전달을 가능하게 합니다.

마모가 심한 운반 시나리오에서는 강철 파이프에 대한 효율적인 대안입니다. 강철 파이프는 마모 및 파손되기 쉽고 파이프라인 레이아웃은 제한적이며 유지 관리를 위한 가동 중단 시간이 잦습니다. JIDONGDA 호스는 내마모성, 유연성 및 내압성을 결합하여 엔지니어링 및 광산 고객의 장기적인 비용 절감을 가능하게 합니다.

구조 설계 및 재료 구성

대구경 모르타르 슬러리 호스는 각 층의 내마모성과 구조적 안정성에 최적화된 구조를 갖추고 있으며 운반 매체에 따라 맞춤형 사양이 가능합니다.

1. 내부 라이너: 고내마모성 천연 고무(NR) + 합성 내마모성 고무 복합 포뮬러로 고체 입자의 지속적인 침식을 방지합니다.

2. 강화 층: 다층 고강도 섬유 권선; 고압 조건에 대한 선택 사항인 나선형 강철 와이어 뼈대.

3. 완충층: 충격 방지 전이층으로 큰 고체 입자의 순간적인 충격을 완충합니다.

4. 외부 보호층: 베임 방지, 내마모성 및 UV 방지 고무 외부 스킨으로 장기간 야외 사용에 적합합니다.

5. 엔드 커넥터: 표준 플랜지 및 클램프 커넥터; 편리한 현장 조립을 위해 퀵 커넥트 커플링을 맞춤 제작할 수 있습니다.

성능 테스트 및 품질 검증

1. 내마모성 테스트: 모래를 함유한 광물 슬러리의 고속 순환 침식을 시뮬레이션하여 내부 라이닝 마모율이 업계 표준보다 훨씬 낮으며 서비스 수명은 일반 슬러리 호스의 두 배 이상입니다.

2. 압력 테스트: 작동 압력 0.6–1.6 MPa, 파열 압력 ≥ 작동 압력의 3배; 잠재적인 누출 위험을 제거하기 위해 교대 수압 및 슬러리 압력 테스트가 사용됩니다.

3. 충격 저항 테스트: 큰 골재의 연속 충격 시뮬레이션, 주기적 충격 ≥ 10,000회; 테스트 후 균열, 부풀어오름 또는 구조적 손상이 없습니다.

4. 굽힘 피로 시험: 대구경 파이프 전체를 반복적으로 굽혀 유연성과 층간 접착 강도를 테스트합니다. 박리, 슬러리 누출 또는 영구 변형 문제가 없습니다.

실제 엔지니어링 적용 사례:

사례 1: 내몽고 철광석 광미 운송 프로젝트

철광석 광미를 운반하는 원래의 이음매 없는 강철 파이프는 경도가 높은 광물 입자로 인해 2~3개월 이내에 마모되어 잦은 가동 중단과 높은 교체 비용을 초래했습니다.

1. 해결책: 강철 와이어로 보강된 DN400 JIDONGDA 플렉서블 호스가 선택되었으며, 고밀도 철 광미에 적합한 맞춤형 초내마모성 고무 소재로 라이닝되었습니다.

2. 성능 결과: 16개월 동안 연속 작동한 결과 천공 없이 약간의 균일한 마모가 관찰되었습니다. 유지 관리 가동 중지 시간 빈도가 75% 감소하여 교체 및 유지 관리 비용에서 연간 100,000RMB 이상 절약되었습니다.

사례 연구 2: 동남아시아 항만 하구 준설 및 매립 프로젝트

준설선은 혼합된 산호 자갈과 미사를 장거리로 운반해야 합니다. 해양 환경에는 부유식 파이프라인이 필요하며 벽이 얇은 일반 호스는 입자 충격으로 인해 쉽게 손상됩니다.

1. 해결책: 해상 운송에 적합한 완전한 자외선 차단 외층, 플랜지 피팅 및 강철 프레임 포장을 갖춘 DN600 준설 호스 공급.

2. 성능 결과: 전체 8개월의 건설 기간 동안 안정적으로 운영되고, 조석 부양 및 굴곡에 누수 없이 적응하며, 기존 강성 파이프라인에 비해 건설 효율성이 28% 향상되었습니다.

모델 사양 매개변수 테이블

응용분야

1. 파이프라인 시스템을 운반하는 광산 슬러리 및 광미

2. 건설현장 모르타르 및 콘크리트 펌핑 및 운반

3. 하천 준설 및 퇴적물 운반 프로젝트

4. 산업 고형 폐기물 및 슬러지 처리 장비

5. 항만 준설 및 연안 매립사업

6. 터널 및 지하 건설 슬러리 배출 시스템

7. 시멘트 공장 및 건축자재 원료 운반 파이프라인

핵심 장점

1. 내마모성이 뛰어난 라이닝: 고형분 입자 매체용으로 특별히 제작되어 서비스 수명이 크게 연장됩니다.

2. 대직경 및 고유량: 엔지니어링 등급의 대용량 운반 요구 사항을 충족하여 전반적인 건설 효율성을 향상시킵니다.

3. 충격 방지 강화 구조: 입자 충격을 효과적으로 흡수하여 갑작스러운 파손 위험을 줄입니다.

4. 유연한 설치 장점 : 강관에 비해 부설 난이도가 훨씬 낮아 좁고 구불구불하며 복잡한 건설 현장에 적합합니다.

5. 다층 복합 보강재: 전체 압력 지지력이 강화되어 중부하 작업 연속 운반에 적합합니다.

6. 전체 프로젝트 맞춤 서비스: 내마모성 등급, 고무 공식 및 조인트 스타일을 운반 매체에 따라 조정할 수 있습니다.

포장, 운송 및 배달 시간

1 포장: 강철 프레임 고정 + 내마모성 보호 필름 포장으로 운송 중 긁힘 손상을 방지합니다.

2. 운송 방법 : 해상 운송, 엔지니어링 육상 운송 및 컨테이너 운송이 모두 허용됩니다.

3. 표준 배송 시간: 영업일 기준 10~30일, 사양 및 주문 수량에 따라 변경될 수 있습니다.

FAQ

Q1. 광산의 광미 운송을 위해 JIDONGDA 대구경 모르타르 슬러리 호스의 압력 등급을 선택해야 합니까?

A: 표준 저~중 고형물 광미의 경우 강철 와이어 뼈대가 없는 0.6~1.0MPa 호스를 권장합니다. 고밀도 조립자 및 압력 변동이 큰 조건의 경우 나선형 강선 보강이 포함된 1.0~1.6MPa 모델을 권장하며, 급격한 압력 변화로 인한 찢어짐을 방지하기 위해 3배의 파열 안전계수를 제공합니다. 당사 기술팀은 슬러리 농도 및 펌프 매개변수를 기반으로 맞춤형 선택 솔루션을 제공할 수 있습니다.

Q2. 이 대구경 모르타르 슬러리 호스는 장거리 고정 배관용 강관을 완전히 대체할 수 있습니까?

A: 엘보우, 펌프 본체 인터페이스, 침식 및 마모가 심한 부분의 경우 강철 파이프를 완전히 교체할 수 있습니다. 장거리 직선 주관의 경우 강관을 주재료로 사용하고, 마모되기 쉬운 구간에는 지동다 플렉서블 호스를 사용하는 것을 권장합니다. 호스는 파이프라인 진동과 입자 충격을 완충하여 전체 파이프라인 마모를 줄이고 유지 관리 빈도를 최소화합니다.

Q3. 해외 엔지니어링 주문의 경우 JIDONGDA에서 파이프 직경, 길이, 엔드 피팅을 맞춤 제작할 수 있나요?

답: 그렇습니다. 전문 제조업체로서 완전한 OEM/ODM 맞춤화를 지원합니다. 내경은 DN100부터 DN1000까지 제작할 수 있으며 단일 길이는 맞춤 설정할 수 있습니다. 플랜지, 클램프 및 특수 빠른 연결 피팅은 모두 도면에 따라 제작할 수 있습니다. 화학 슬러지, 산호모래, 고실리카 슬러리 등 특수 매체의 경우 내마모성 라이닝 공식을 조정할 수 있습니다. 수출 주문에는 완전한 품질 검사 보고서 세트가 함께 제공됩니다.
