페럴 피팅이란 무엇이며 튜브 연결 시스템에서 어떻게 작동합니까?

건설 굴착기가 갑자기 유압을 잃었습니다. 운전자가 밖으로 나오더니 기계 아래 조인트에서 떨어지는 기름 웅덩이를 발견했습니다. 유지보수 팀이 도착하여 피팅이 느슨하다는 문제를 진단하고 조입니다. 그러나 누출은 한 시간 내에 다시 발생합니다. 문제는 압박감이 아닙니다. 그립력을 잃은 것은 내부의 페럴 피팅입니다. 이 시나리오는 매일 작업장과 작업 현장에서 발생하는데, 이는 종종 장비 작업을 하는 사람들이 자신이 조이는 구성 요소를 완전히 이해하지 못하기 때문입니다. 그만큼페룰 피팅유체 동력 시스템에서 가장 일반적이지만 가장 오해되는 요소 중 하나입니다. 작고 저렴하며 간과하기 쉽지만 제대로 작동하는 페럴 피팅은 안정적인 유압 시스템과 만성 누출의 차이입니다.

페룰 피팅은 튜브와 피팅 본체 사이에 누출 방지 씰을 생성하는 기계적 압축 장치입니다. 이는 간단하지만 명료한 원리에 따라 작동합니다. 즉, 너트를 조이면 테이퍼링 링(페룰)이 튜브 벽에 대해 방사형으로 압축됩니다. 이러한 압축은 유체가 빠져나가는 것을 방지하는 금속 대 금속 밀봉과 압력 하에서 튜브가 빠지는 것을 방지하는 기계적 그립이라는 두 가지 중요한 효과를 생성합니다. 페룰 피팅은 접착제, 실런트 또는 개스킷을 사용하지 않습니다. 금속의 탄력성과 가소성을 사용하여 영구적이고 안정적인 연결을 형성합니다. 이 기사에서는 페럴 피팅의 세계에 대해 자세히 알아보고 해부학적 구조, 작동 물리학, 다양한 유형 및 고품질 제품을 정의하는 기술 사양을 살펴봅니다. 또한 실제 설치 기술과 일반적인 문제 해결 시나리오도 다룹니다. 결국에는 이 작은 구성 요소가 평소보다 훨씬 더 많은 관심을 받을 가치가 있는 이유를 이해하게 될 것입니다.

목차

• 1. 페럴 피팅이란 무엇입니까?
• 2. 누출 방지 씰을 만들기 위해 페룰 피팅이 어떻게 작동합니까?
• 3. 다양한 유형의 페럴 피팅은 무엇이며 어디에 사용됩니까?
• 4. 고품질 페럴 피팅을 정의하는 기술 사양은 무엇입니까?
• 5. 페룰 피팅을 올바르게 설치하고 문제를 해결하는 방법은 무엇입니까?
• 자주 묻는 질문(FAQ)
• 제조업체 정보
• 결론

페럴 피팅이란 무엇입니까?

A 페룰 피팅유체 동력 및 공압 시스템에서 튜브를 피팅 본체에 연결하는 데 사용되는 정밀 엔지니어링 구성 요소입니다. 압축되면 씰이 생성되고 기계적 유지 기능을 제공하는 작은 고리 모양의 금속 부품입니다. "페룰(ferrule)"이라는 단어는 철을 의미하는 라틴어 "페럼(ferrum)"에서 유래되었으며, 이는 철의 금속성을 반영합니다. 가장 간단한 형태의 페럴 피팅은 튜브 끝 부분에 맞는 슬리브입니다. 피팅 너트를 조이면 페룰이 피팅 본체의 테이퍼형 표면에 힘을 가해 변형되어 튜브를 잡게 됩니다. 이 변형은 영구적입니다. 페럴 피팅이 적절하게 압축되면 새 위치에서 재사용할 수 없으며 극심한 진동에도 제자리에 유지됩니다.

페럴 피팅을 이해하려면 나무 막대기를 쥐고 있는 손을 상상해 보십시오. 손가락으로 스틱을 감싸면서 모든 면에서 압력을 가합니다. 세게 쥐면 잡을수록 그립이 더 단단해집니다. 페럴 피팅은 동일한 원리로 작동하지만 중요한 차이점이 있습니다. 페럴 피팅은 단지 잡는 것이 아닙니다. 그것은 또한 봉인을 만들고 있습니다. 페룰은 테이퍼형이며 피팅 본체 내부의 해당 테이퍼 안으로 강제로 삽입되면 제어된 소성 변형이 발생합니다. 페룰의 외부 표면은 피팅 본체에 대해 밀봉되고 내부 표면은 튜브 벽에 물립니다. 밀봉과 고정이라는 이중 작용이 페럴 피팅을 매우 효과적으로 만드는 이유입니다. 튜브는 접착되거나 용접되지 않습니다. 페룰의 변형으로 인해 기계적으로 잠기고 밀봉됩니다.

페룰 피팅의 구조는 세 가지 주요 구성 요소로 구성됩니다.

• 피팅 본체:테이퍼형 시트를 포함하고 외부 연결(나사산 또는 용접)을 제공하는 메인 하우징입니다. 일반적으로 스테인레스 스틸, 황동 또는 탄소강으로 만들어집니다.
• 물미:튜브를 밀봉하고 고정하기 위해 변형되는 압축 링입니다. 이것이 피팅의 핵심입니다. 형상, 재료 및 표면 마감은 피팅 성능에 매우 중요합니다.
• 너트:페럴을 피팅 본체에 압축하기 위해 축방향 힘을 가하는 외부 스레드 칼라입니다. 너트의 디자인은 필요한 토크와 설치 용이성에 영향을 미칩니다.

페럴 피팅은 튜브 끝 부분을 특별하게 준비할 필요가 없으며 플레어링, 브레이징 또는 용접이 필요하지 않기 때문에 튜브 연결 방법 중에서 독특합니다. 튜브를 정사각형으로 자르고 디버링한 후 삽입하면 됩니다. 이러한 단순성은 페룰 피팅이 자동차 브레이크 라인부터 해양 석유 플랫폼에 이르는 응용 분야에 널리 사용되는 주요 이유입니다.

누출 방지 씰을 만들기 위해 페룰 피팅이 어떻게 작동합니까?

방법을 이해하려면페룰 피팅작동하려면 조이는 동안 피팅 내부에서 무슨 일이 일어나는지 상상해야 합니다. 그것은 몇 밀리미터의 공간 내에서 일어나는 힘, 변형, 밀봉의 작은 드라마입니다. 이 공정은 네 가지 물리적 단계로 나눌 수 있으며, 각 단계는 최종 밀봉과 그립에 기여합니다.

1단계: 삽입 및 초기 접촉.튜브는 정사각형으로 절단되고 디버링된 다음 바닥이 어깨에 닿거나 지정된 삽입 깊이에 고정될 때까지 피팅 본체에 삽입됩니다. 페럴 피팅이 튜브 위로 미끄러지듯 들어가고 그 뒤에 너트가 끼워집니다. 그런 다음 너트가 피팅 본체의 나사산 위에서 시작됩니다. 이 시점에서는 페룰과 밀봉 표면 사이에 접촉이 없습니다. 페룰은 튜브 위에 올려져 활성화될 준비가 되어 있습니다.

2단계: 페룰 결합.너트를 조이면 페럴의 뒷면과 접촉하게 됩니다. 페룰은 피팅 본체 내로 축 방향으로 이동하기 시작하여 시트의 테이퍼 안으로 들어갑니다. 테이퍼 각도는 매우 중요합니다. 피팅 설계에 따라 일반적으로 24도에서 60도 사이입니다. 페룰의 앞쪽 가장자리가 피팅 본체의 테이퍼에 닿고 너트의 힘이 페룰을 앞으로 움직이기 시작합니다.

3단계: 페럴 변형.이 시점에서 페룰이 변형되기 시작합니다. 페룰의 기하학적 구조는 뒤쪽이 더 강하고 앞쪽이 약하도록 설계되었습니다. 너트가 계속 조여짐에 따라 더 얇고 단면적이 더 작은 페럴의 앞부분이 안쪽으로 무너지기 시작합니다. 이러한 내부 붕괴는 페럴 피팅이 튜브에 "물림"을 만드는 것입니다. 페룰의 내부 직경이 줄어들고 페럴의 앞쪽 가장자리가 튜브 벽을 절단하여 기계적 잠금 장치를 만듭니다. 동시에 페룰의 외부 표면이 피팅 본체의 테이퍼에 대해 눌려져 기본 밀봉 표면이 생성됩니다.

4단계: 최종 탄력적 잠금.마지막 단계에서는 페룰이 완전히 압축되었습니다. 탄성 변형과 소성 변형을 모두 겪었습니다. 탄성 구성 요소는 매우 중요합니다. 압축된 스프링과 같은 페룰은 피팅 본체에 지속적인 외부 힘을 가하고 튜브에 지속적인 내부 힘을 가합니다. "밀봉력"으로 알려진 이 지속적인 힘은 열 순환 및 압력 변동 하에서도 시간이 지나도 연결의 무결성을 유지하는 것입니다. 이제 튜브가 제자리에 고정되고 밀봉되었습니다.

진동으로 인해 너트가 풀리면 어떻게 되나요? 너트가 약간 뒤로 물러나는 경우 페룰의 탄성 회복(스프링과 같은 동작)으로 인해 밀봉 표면이 계속 접촉됩니다. 이것이 바로 적절하게 설치된 페룰 피팅이 수년간의 서비스 후에도 누출 없이 유지될 수 있는 이유입니다. 그러나 너트를 너무 세게 조이면 페룰이 탄성 한계를 넘어 구동되어 과도한 소성 변형이 발생할 수 있습니다. "바닥"으로 알려진 이 상태는 페룰을 파괴하고 누출 경로를 만들 수 있습니다. 이것이 잘못된 토크로 인해 많은 페럴 피팅 고장이 발생하는 이유입니다.

다양한 유형의 페럴 피팅은 무엇이며 어디에 사용됩니까?

그만큼페룰 피팅단일한 단일 제품이 아닙니다. 이 제품은 여러 가지 개별 구성으로 제공되며 각 구성은 특정 응용 분야, 압력 범위 및 환경 조건에 최적화되어 있습니다. 주어진 작업에 적합한 페럴 피팅을 선택하려면 차이점을 이해하는 것이 필수적입니다. 가장 일반적인 세 ​​가지 유형은 단일 페룰, 이중 페럴 및 W형 페럴입니다.

단일 페룰 피팅.이름에서 알 수 있듯이 단일 페룰은 하나의 페룰 요소만 사용하여 밀봉 및 고정 기능을 모두 제공합니다. 이 페룰은 일반적으로 외부 표면이 피팅 본체에 대해 밀봉되는 동안 튜브에 물리는 날카로운 앞쪽 가장자리로 설계되었습니다. 단일 페룰 피팅은 간단하고 부품 수가 적으며 이중 페럴 설계보다 비용이 더 저렴합니다. 이 제품은 공압 시스템, 계측 및 일반 산업 배관과 같은 저압에서 중압 응용 분야에 일반적으로 사용됩니다. 그러나 단순성에는 비용이 따릅니다. 단일 페럴은 두 가지 기능을 동시에 수행해야 하므로 설치 오류에 대한 허용이 적고 튜브 표면 마감에 더 민감합니다.

이중 페룰 피팅.이중 페룰 피팅은 밀봉 및 고정 기능을 두 개의 독립적인 구성 요소로 분리하는 보다 정교한 디자인입니다. 전면 페럴은 피팅 본체를 밀봉하도록 설계되었으며 후면 페럴은 튜브를 고정하도록 설계되었습니다. 이러한 분업을 통해 각 페럴을 특정 기능에 맞게 최적화할 수 있습니다. 전면 페럴은 더 나은 밀봉을 위해 더 부드러운 소재로 제작할 수 있으며, 후면 페럴은 더 나은 그립감을 위해 더 단단하게 만들 수 있습니다. 이중 페럴 피팅은 건설 장비, 사출 성형 기계 및 해양 석유 굴착 장치와 같은 고압 유압 시스템에 널리 사용됩니다. 이 제품은 뛰어난 진동 저항을 제공하고 설치 토크 변화에 덜 민감합니다.

W형 페룰 피팅.W형 페룰은 일반적으로 고급 스테인리스강 합금으로 제작되며 단면에 독특한 "W" 프로파일이 있는 특수 설계입니다. 이 독특한 모양을 통해 페럴은 예압을 잃지 않고 열팽창과 수축을 흡수할 수 있습니다. W형 페룰 피팅은 스팀 트레이싱, 열 교환기, 용광로 배관 등 고온 응용 분야에 주로 사용됩니다. 또한 극심한 온도 변화가 흔한 극저온 시스템에서도 발견됩니다. W형 설계는 보다 균일한 응력 분포를 제공하여 까다로운 환경에서 응력 부식 균열 위험을 줄입니다.

아래 표는 세 ​​가지 주요 페럴 피팅 유형에 대한 비교 개요를 제공합니다.

고품질 페럴 피팅을 정의하는 기술 사양은 무엇입니까?

의 성능페룰 피팅재료 선택, 기하학적 정밀도 및 표면 처리의 조합에 의해 결정됩니다. 제대로 제조되지 않은 페럴은 조기에 고장이 나지만, 고품질 페럴은 수십 년 동안 안정적인 서비스를 제공할 수 있습니다. 고품질 페룰 피팅을 정의하는 기술 사양을 이해하는 것은 해당 응용 분야에 적합한 구성 요소를 선택해야 하는 엔지니어, 조달 전문가 및 유지 관리 팀에게 필수적입니다.

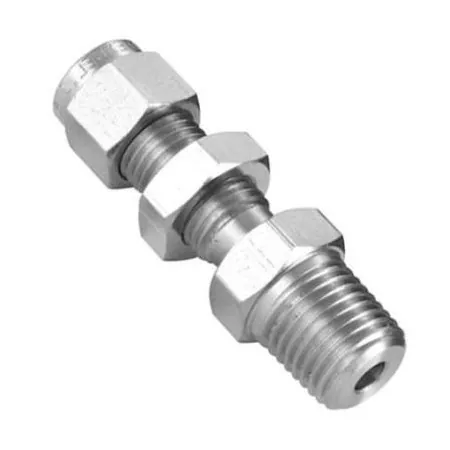

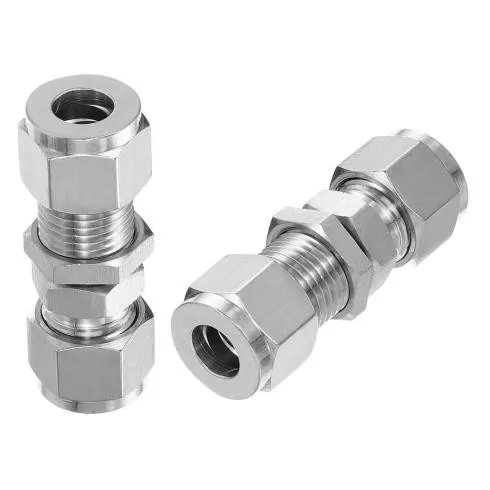

우리 공장에서는 최고의 산업 표준을 충족하는 페럴 피팅을 제조합니다. 당사의 페룰 피팅 제품은 부동태화부터 무전해 니켈 도금에 이르는 표면 처리를 통해 316L 스테인리스강, 황동 및 탄소강을 포함한 다양한 재료로 제공됩니다. 아래 표에는 페룰 피팅 제품군의 주요 기술 사양에 대한 자세한 분석이 나와 있습니다.

가장 중요한 매개변수 중 하나는 페럴의 표면 경도입니다. 페룰은 잡고 있는 튜브보다 단단해야 하지만 부서지기 쉬울 정도로 너무 단단해서는 안 됩니다. 당사의 페럴 피팅은 열처리되어 58-62 HRC의 표면 경도를 달성하여 바이트와 인성 사이의 최적의 균형을 제공합니다. 밀봉 표면의 표면 거칠기도 중요합니다. 표면이 너무 거칠면 제대로 밀봉되지 않고, 표면이 너무 매끄러우면 페룰이 튜브를 "물릴" 만큼 충분한 마찰을 제공하지 못할 수 있습니다. 우리는 밀봉 표면에 0.4-0.8 µm의 표면 거칠기를 유지하며, 이는 밀봉을 위한 최적의 범위임이 입증되었습니다.

이러한 표준 사양 외에도 당사는 특수 소재(예: 부식성 환경을 위한 인코넬, 모넬) 및 특수 코팅(예: 마찰 감소를 위한 PTFE 코팅)을 포함하여 페룰 피팅에 대한 여러 가지 맞춤형 옵션을 제공합니다. 당사의 엔지니어링 팀은 귀하의 특정 응용 분야에 적합한 페럴 피팅 사양을 선택하는 데 도움을 드릴 수 있습니다.

페럴 피팅을 올바르게 설치하고 문제를 해결하는 방법은 무엇입니까?

심지어 최고 품질의페룰 피팅올바르게 설치되지 않으면 실패합니다. 올바른 설치는 모든 유지보수 기술자와 엔지니어가 숙달해야 하는 기술입니다. 프로세스는 간단하지만 각 단계의 세부 사항에 주의가 필요합니다. 아래 표에는 페럴 피팅을 올바르게 설치하기 위한 5가지 필수 단계가 요약되어 있습니다.

주의 깊게 설치하더라도 누수 및 기타 문제가 발생할 수 있습니다. 페럴 피팅 문제를 해결할 때 체계적인 프로세스를 따르는 것이 도움이 됩니다. 다음은 단순화된 문제 해결 가이드입니다.

• 초기 설치 중 누출이 감지되었습니다.튜브의 직각도와 삽입깊이를 확인하세요. 잘못 절단된 튜브 또는 불완전한 삽입이 초기 누출의 가장 일반적인 원인입니다. 새 페럴 피팅으로 다시 설치하십시오.
• 일정 기간 작동 후 누출이 감지되었습니다.너트 토크를 확인하십시오. 진동으로 인해 너트가 뒤로 빠질 수 있습니다. 너트를 다시 조이면 문제가 해결될 수 있습니다. 누출이 지속되면 페럴의 손상 여부를 검사하십시오. 처음 설치하는 동안 페럴을 너무 세게 조여 과도한 변형을 일으켰을 수 있습니다.
• 튜브를 회전하거나 빼낼 수 있습니다.페룰이 튜브를 충분히 고정하지 않았습니다. 이는 일반적으로 조임이 불충분하거나 경도가 잘못된 튜브를 사용하기 때문에 발생합니다. 토크를 확인하고 튜브 재질이 페룰 피팅 사양과 호환되는지 확인하십시오.
• 페룰이 눈에 띄게 갈라지거나 파손되었습니다.이는 과도한 조임이나 재질의 결함으로 인해 발생하는 경우가 많습니다. 페럴 피팅을 새 장치로 교체하고 토크가 권장 값을 초과하지 않는지 확인하십시오.

자주 묻는 질문(FAQ)

질문 1: 페럴 피팅을 조인 후 재사용할 수 있습니까?

답변: 일반적으로 페룰 피팅은 재사용할 수 있도록 설계되지 않았습니다. 페룰은 압축될 때 영구적인 소성 변형을 겪으며, 페룰이 튜브에 물리는 현상은 일회성입니다. 새 튜브나 새 위치에서 페룰을 재사용하는 것은 동일한 신뢰성 있는 밀봉 및 그립을 형성하지 않으므로 권장되지 않습니다. 어떤 경우에는 피팅이 약간만 조여졌고(페럴이 아직 튜브에 물리지 않은 경우) 위치를 변경할 수 있지만 위험은 설치자의 책임입니다. 우리 공장에서는 누출 방지 밀봉을 보장하기 위해 튜브 연결을 분해할 때마다 페룰과 너트를 교체할 것을 권장합니다.

질문 2: 토크 렌치 없이 페룰 피팅이 충분히 조여졌는지 어떻게 알 수 있나요?

대답: 토크 렌치는 일관되고 정확한 조임에 선호되는 도구이지만 항상 사용할 수 있는 것은 아닙니다. 또 다른 방법은 "턴 카운트" 방법입니다. 너트를 손으로 조이면 기준점을 표시한 다음 피팅의 크기와 재질에 따라 1/4~1/2바퀴 더 조입니다. 1/4인치 튜브 피팅의 경우 손으로 조인 후 1/4바퀴만 돌리면 충분하며, 1/2인치 피팅의 경우 1/2바퀴만 돌릴 수도 있습니다. 그러나 이 방법은 덜 정확하며 설치자의 느낌에 따라 달라집니다. 특히 고압 또는 안전이 중요한 응용 분야에서는 토크 렌치와 제조업체가 지정한 토크 값을 사용하는 것이 좋습니다.

질문 3: 페럴 피팅은 스테인레스 스틸 튜브에 적합합니까?

대답: 그렇습니다. 페럴 피팅은 스테인레스 스틸 튜브와 함께 널리 사용됩니다. 그러나 튜브 재질은 페럴 재질과 호환되어야 합니다. 필요한 바이트를 생성하려면 페룰이 튜브보다 단단해야 합니다. 스테인레스 스틸 튜브의 경우 튜브보다 경도가 높은 스테인레스 스틸 합금으로 만든 페룰을 사용하는 것이 좋습니다. 우리 공장에서는 안전한 그립과 안정적인 밀봉을 보장하기 위해 최적화된 열처리를 통해 스테인리스 스틸 튜빙과 함께 사용하도록 특별히 설계된 페럴 피팅을 제공합니다. 경도 불일치가 심각한 경우 페룰이 튜브를 제대로 고정하지 못하거나 튜브가 손상될 수 있습니다.

질문 4: 페룰 피팅이 처리할 수 있는 최고 압력은 얼마입니까?

답변: 페룰 피팅의 최대 작동 압력은 튜브 직경, 페럴 및 피팅 본체의 재질, 설계 유형(단일 페럴 대 이중 페럴) 등 여러 요소에 따라 달라집니다. 최대 1" 직경의 튜브용 이중 페룰 페럴 피팅은 최대 630bar(9,100psi)의 작동 압력에 대해 등급이 매겨져 있습니다. 더 큰 직경이나 더 높은 압력의 경우 특수 설계를 사용할 수 있습니다. 특정 모델 및 크기에 대해서는 항상 제조업체의 압력 등급 차트를 참조하십시오. 페룰 피팅 등급이 최대 시스템 압력에 안전 여유를 더한 값을 초과하는지 확인하는 것이 중요합니다.

질문 5: 페럴 피팅을 올바르게 조인 후에도 누출이 발생하는 이유는 무엇입니까?

대답: 올바르게 조인 페룰 피팅의 누출은 즉각적으로 명확하지 않을 수 있는 여러 요인으로 인해 발생할 수 있습니다. 가장 일반적인 원인은 다음과 같습니다. 페럴 아래 튜브 표면이 긁히거나 손상되었습니다(흔히 잔해나 취급으로 인해). 완벽하게 둥글지 않은 튜브(특히 튜브 절단기가 아닌 쇠톱으로 절단한 경우) 잘못된 튜브 경도(페럴은 너무 단단한 튜브에 물릴 수 없음) 또는 피팅 본체 자체의 밀봉 표면이 손상되거나 오염되었습니다. 또한, 페룰을 교체하지 않고 피팅을 분해했다가 재조립한 경우 원래의 변형이 반복되지 않아 누출이 발생합니다. 우리 공장에서는 튜브의 손상 여부를 주의 깊게 검사하고 누출을 방지하기 위해 연결부를 다시 설치할 때 항상 새 페룰 피팅을 사용할 것을 권장합니다.

제조업체 정보

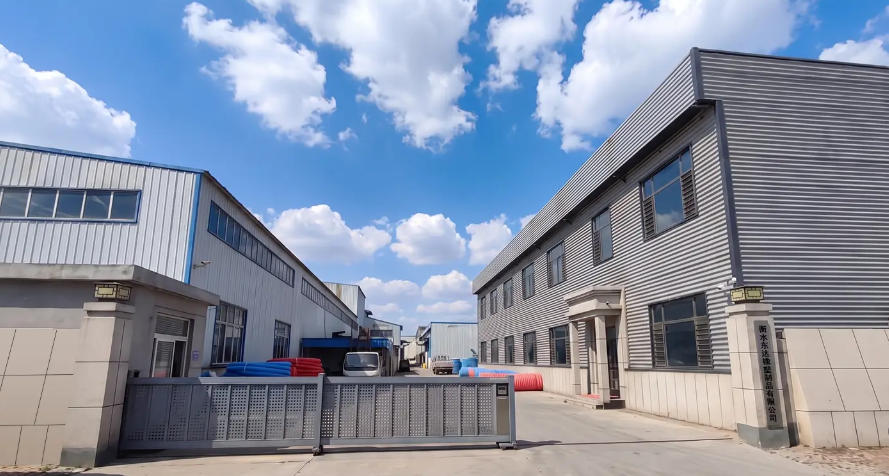

형수이 동다 고무 및 플라스틱 제품 유한 회사2007년 중국 고무 산업 협회의 승인을 받은 중국의 유명한 고무 및 플라스틱 산업 기지의 중심지인 허베이성 징 현에 위치하고 있습니다. 베이징-푸저우 고속도로 및 국도를 통한 편리한 교통 접근성을 통해 회사는 고압 및 저압 호스 어셈블리, 컨베이어 벨트, 유압 실린더, 금속 호스, 나일론 개스킷, 롤러 및 다양한 고무 및 플라스틱 제품의 전문 제조업체로 성장했습니다.

당사의 페룰 피팅 제품은 높은 압력 저항, 작은 굽힘 반경, 강력한 피로 방지 성능 및 연장된 서비스 수명을 위해 설계되었습니다. 엔지니어링 기계, 석유, 석탄 채굴, 전력, 야금, 화학 산업, 조선 및 운송 분야에 널리 적용되어 국내외 고객들로부터 높은 인지도를 얻고 있습니다.

우리는 전 세계의 친구와 고객으로부터 귀중한 피드백과 지원을 진심으로 환영합니다. 국내외 사용자를 초대하여 협력에 대해 문의하고 논의합니다. 우리는 귀하의 모든 연결 요구 사항에 대해 만족스러운 서비스와 안정적인 솔루션을 제공하기 위해 최선을 다하고 있습니다.

결론

페룰 피팅은 작은 구성 요소일 수 있지만 유체 동력 시스템의 무결성과 신뢰성에 있어서 그 역할은 엄청납니다. 씰과 그립을 만들기 위해 변형되는 방식부터 성능을 정의하는 재료 및 열처리 선택에 이르기까지 페럴 피팅은 실패할 때까지 종종 눈에 띄지 않는 엔지니어링의 걸작입니다. 작동 방식, 사용 가능한 유형 및 올바르게 설치하는 방법을 이해하는 것은 튜브 연결 시스템을 사용하는 모든 사람에게 필수적입니다.

JIDONGDA에서는 현대 산업의 까다로운 요구 사항을 충족하는 고품질 페룰 피팅을 제공하기 위해 최선을 다하고 있습니다. 당사의 제품은 최고 수준에 따라 설계 및 제조되어 가장 까다로운 조건에서도 안정적인 성능을 보장합니다. 귀하의 응용 분야에 맞는 신뢰할 수 있는 페룰 피팅 솔루션을 찾고 계시다면 당사에 문의해 주십시오. 숙련된 전문가로 구성된 당사 팀은 제품 선택, 기술 지원 및 맞춤형 솔루션을 통해 귀하를 지원할 준비가 되어 있습니다. 지금 Hengshui Dongda Rubber & Plastic Products Co., Ltd.에 문의하세요.상담을 원하시거나 견적을 요청하시려면 신뢰할 수 있는 연결을 구축할 수 있도록 도와드리겠습니다.
