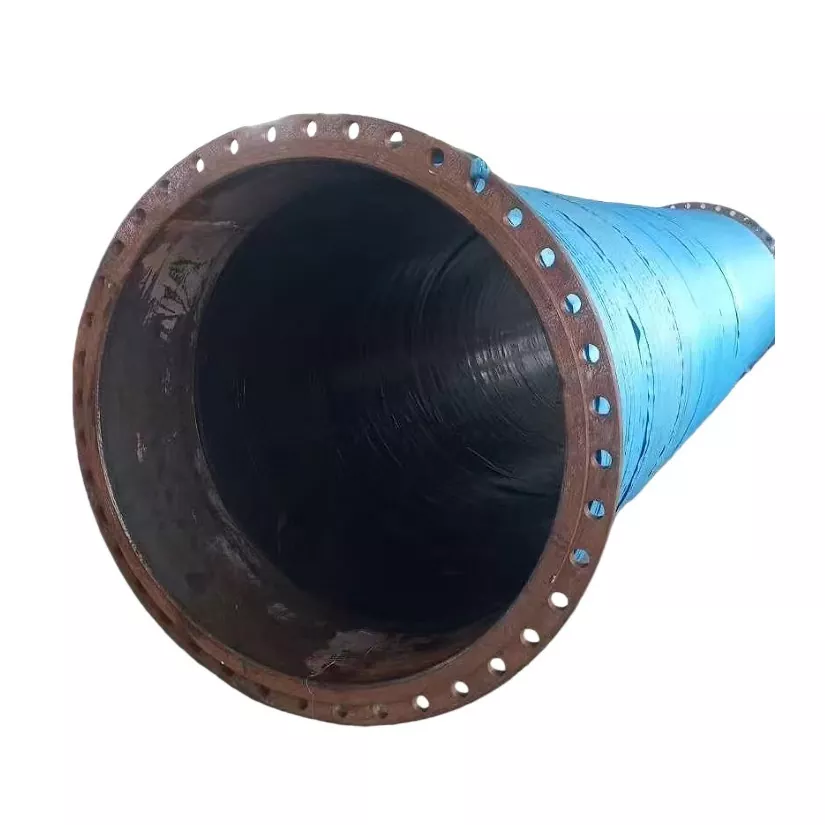

JIDONGDA 와이어 강화 대구경 플랜지 고무 호스는 대규모 파이프라인 시스템에서 물, 슬러리, 진흙, 모래, 광물 재료 및 기타 호환 매체의 운송을 위해 개발된 견고한 유연한 호스 솔루션입니다.

기존의 대구경 고무호스와 비교하여 호스벽에 나선형 강철선 보강구조를 일체화하여 흡입작업시 구조적 안정성을 향상시킨 제품입니다. 호스가 부압 하에서 작동할 때 외부 대기압으로 인해 호스 본체가 안쪽으로 변형될 수 있습니다. 내장된 강철 와이어 뼈대는 원래 호스 모양을 유지하는 데 도움이 되며 안정적인 자재 흐름을 지원합니다.

호스는 펌프, 준설 장비, 파이프라인 시스템 및 기타 산업 장비 간의 연결에 적합합니다. 맞춤형 직경, 길이, 보강 구조 및 플랜지 구성을 통해 JIDONGDA는 다양한 엔지니어링 요구 사항에 맞는 유연한 솔루션을 제공합니다.

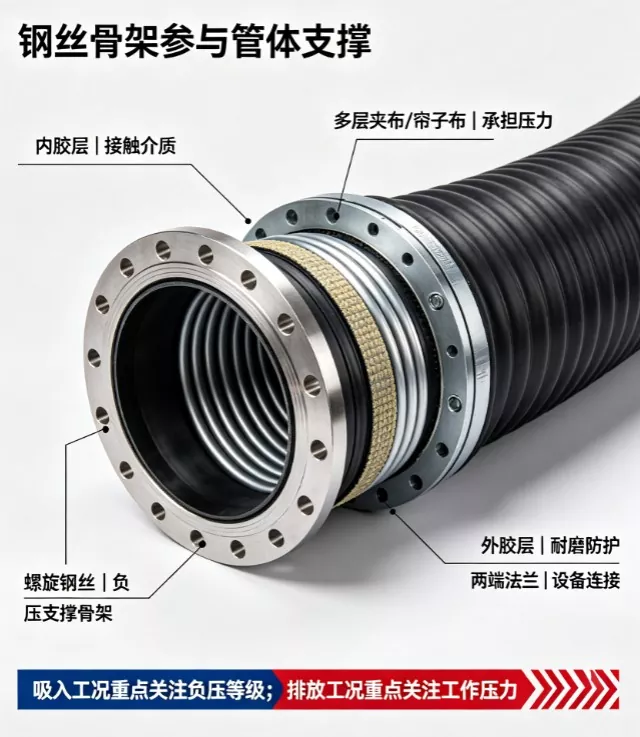

제품 구조

JIDONGDA 와이어 강화 대구경 플랜지 고무 호스는 까다로운 흡입 및 배출 용도에 맞게 설계된 다층 복합 구조를 채택합니다.

내부 고무층

내부 레이어는 운반되는 매체와 직접 접촉합니다. 슬러리, 모래, 광물 입자, 물 및 기타 재료의 특성에 따라 다양한 고무 화합물을 선택하여 내마모성과 서비스 신뢰성을 향상시킬 수 있습니다.

보강층

여러 겹의 고강도 직물 또는 보강재가 내압성과 구조적 강도를 제공하여 호스가 배출 작업 중 내부 압력을 견딜 수 있도록 합니다.

나선형 강선 보강층

호스 벽에 내장된 나선형 강철 와이어는 호스 둘레 주위에 연속적인 지지 구조를 형성합니다. 이는 진공 변형에 대한 저항력을 향상시키고 흡입 작업 중 호스 단면을 유지하는 데 도움이 됩니다.

외부 고무층

외부 커버는 운송 및 설치 중 외부 마모, 충격, 기후 조건 및 기계적 손상으로부터 호스를 보호합니다.

플랜지 끝

파이프라인 요구 사항에 따라 양쪽 끝에 플랜지 연결 장치를 장착할 수 있어 펌프, 준설 장비 및 고정 파이프라인 시스템과 연결할 수 있습니다.

나선형 강철 와이어 보강의 작동 기능

흡입 또는 진공 작동 중에 대구경 호스는 외부 대기압에 노출됩니다. 구조적 지지가 충분하지 않으면 호스 본체가 안쪽으로 변형되어 흐름 효율이 떨어지거나 호스가 붕괴될 수도 있습니다.

JIDONGDA 와이어 강화 대구경 플랜지 고무 호스의 나선형 강철 와이어는 호스 벽 내부에서 지지 프레임 역할을 합니다. 이는 원주 보강을 제공하고 형태 유지를 개선하며 부압 조건에서 호스가 안정적인 작동을 유지하도록 돕습니다.

실제 진공 저항은 강철 와이어 사양, 와이어 간격, 호스 직경, 강화 층, 호스 길이, 굽힘 조건 및 작동 환경을 포함한 여러 요인에 따라 달라집니다. JIDONGDA는 특정 프로젝트 요구 사항에 따라 호스 구조를 최적화할 수 있습니다.

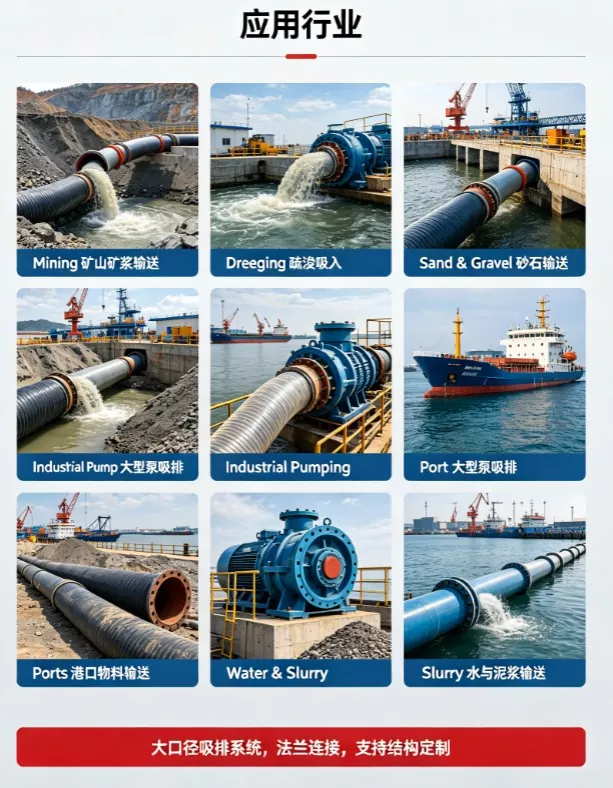

제품 응용

광산업

연마재에 안정적인 호스 성능이 필요한 슬러리 운송, 광미 이송 및 광물 처리 시스템에 사용됩니다.

준설 공학

모래, 미사 및 퇴적물 운반을 위한 준설선 흡입 파이프라인, 슬러리 펌핑 시스템 및 해양 공학 프로젝트에 적용됩니다.

모래 및 자갈 운송

모래 추출, 골재 처리, 대용량 고형물 이송 시스템에 적합합니다.

산업용 펌핑 시스템

호스가 압력과 진공 조건을 모두 처리해야 하는 펌프 흡입 및 배출 연결에 사용됩니다.

항만 및 해양 공학

항구 자재 운송, 해양 파이프라인 연결 및 기타 대규모 유체 및 고체 운송 프로젝트에 적용됩니다.

제품 매칭 및 액세서리

JIDONGDA 와이어 강화 대구경 플랜지 고무 호스는 다양한 파이프라인 시스템에 따라 맞춤형 연결 솔루션을 제공할 수 있습니다.

플랜지 구성

플랜지는 GB, DIN, ANSI, JIS, ASME 또는 고객 도면과 같은 국제 표준에 따라 제조될 수 있습니다. 연결 치수는 펌프, 파이프라인 및 장비 인터페이스와 일치할 수 있습니다.

파이프라인 통합

호스 길이, 굽힘 요구 사항, 플랜지 위치 및 보강 구조를 함께 고려하여 설치 환경과의 호환성을 보장할 수 있습니다.

재료 선택

내부 고무 화합물은 물, 슬러리, 진흙, 모래, 자갈 및 기타 산업 자재를 포함한 운송 매체에 따라 선택할 수 있습니다.

제품 장점

01 | 부압 안정성을 위한 나선형 강철 와이어 지지대

JIDONGDA 와이어 강화 대구경 플랜지 고무 호스는 나선형 강철 와이어 강화 구조를 사용하여 지속적인 원주 지지를 제공합니다. 진공 흡입 작업 중 호스가 편평해지고 붕괴될 위험을 줄여 대구경 흡입 파이프라인의 안정성을 향상시킵니다.

02 | 압력 및 진공 조건 모두에 적합

호스 구조는 양압 토출 및 음압 흡입 요구 사항을 모두 고려하도록 설계되었습니다. 강화층은 내부 압력을 처리하고, 나선형 강철 와이어는 진공 작동 중 외부 압력에 대한 저항력을 향상시킵니다.

03 | 대용량 운송을 위한 대구경

대구경 설계는 대용량 매체의 효율적인 이송을 지원하므로 지속적인 자재 흐름이 필요한 준설, 광산 및 산업 시스템에 적합합니다.

04｜신뢰할 수 있는 플랜지 연결

맞춤형 플랜지 표준 및 치수를 갖춘 JIDONGDA 와이어 강화 대구경 플랜지 고무 호스는 펌프, 준설선 및 파이프라인 시스템과 통합되어 편리한 설치와 안정적인 연결이 가능합니다.

05｜미디어별 맞춤형 소재 선택

다양한 작업 매체 및 마모 조건에 따라 적절한 내부 고무 재료를 선택하여 내마모성을 향상시키고 서비스 성능을 확장할 수 있습니다.

06｜엔지니어링 기반 커스터마이징

JIDONGDA는 다양한 프로젝트 요구 사항을 충족하기 위해 호스 직경, 강선 구조, 보강 층, 길이, 플랜지 설계 및 재료 선택을 포괄하는 맞춤형 솔루션을 지원합니다.
