대구경 흡입 및 토출 플랜지 고무 호스

대구경 흡입 및 배출 플랜지 고무 호스는 대용량 매체의 유연한 운송에 사용되는 산업용 호스 유형입니다. 이는 주로 고정 파이프라인과 펌프, 장비 또는 이동식 파이프라인 시스템 간의 연결, 변위 및 흡입/배출 조건 적응을 해결합니다.

기존 제품 정보에 따르면 이 시리즈는 주로 물, 해수, 슬러리, 광물 슬러리, 모래, 자갈, 광미 및 일부 산업용 액체를 운반하는 데 사용됩니다.

JIDONGDA Hose는 고객의 사양, 기술 매개변수, 도면 또는 실제 작동 조건에 따라 제품을 구성할 수 있습니다.

구매 시 내경, 길이, 작동 압력, 진공 압력, 매체, 온도 및 플랜지 표준을 확인하여 호스 구조가 실제 파이프라인 시스템과 일치하는지 확인하는 것이 좋습니다.

주로 양압 운반에 사용되는 일반 호스와 비교하여 이 제품은 구조에 나선형 강철 와이어 지지 옵션을 추가하여 흡입 및 진공 응용 분야에 대한 지원을 제공할 수 있습니다.

다층 직물/코드 직물 보강층은 작업 압력을 견디는 데 사용되며 내부 고무와 외부 고무는 매체, 온도 및 작업 환경에 따라 선택됩니다.

작동 원리 및 구조적 조합

대구경 흡입 및 배출 플랜지 고무 호스는 다음의 조합을 통해 미디어 운송을 실현합니다.

내부 고무층 + 보강층 + 나선형 강철 와이어 프레임워크(모델 구성에 따름) + 외부 고무층 + 끝 플랜지

토출 운전 시 내부 압력은 주로 보강층에 의해 지지됩니다.

흡입 또는 진공 작동 중에 나선형 강철 와이어 프레임워크가 원주를 지지하여 호스가 납작해지거나 붕괴되는 위험을 줄이는 데 도움이 됩니다.

끝 플랜지는 펌프, 밸브, 파이프라인 및 기타 장비와의 볼트 연결에 사용됩니다.

현장 배관 표준이나 고객 도면에 따라 플랜지 사양을 확인할 수 있으므로 연결 치수 불일치로 인한 설치 문제가 줄어듭니다.

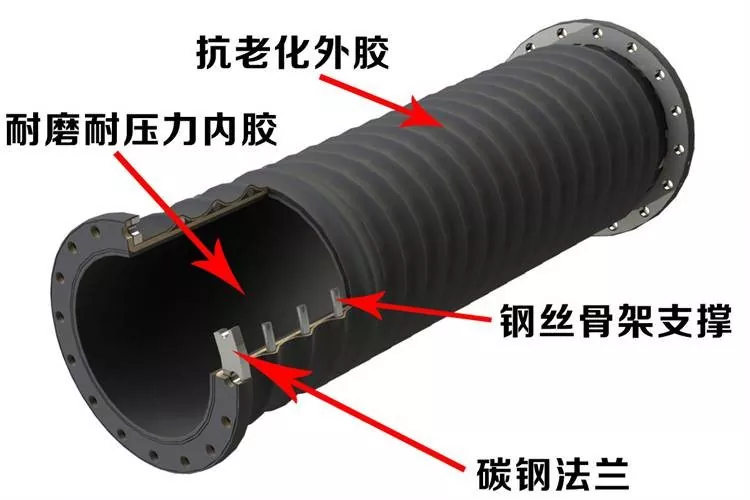

제품 구조 그림

구조: 내마모성 내부 고무, 보강층, 나선형 강철 와이어 프레임워크, 외부 고무 및 탄소강 플랜지

주요 구조 설명

• 내부 고무층:
운반 매체에 직접 접촉합니다. 물, 슬러리, 광물 슬러리, 모래, 자갈 등의 매체와 실제 작동 조건에 따라 적합한 고무 재료를 선택할 수 있습니다.

• 강화된 패브릭 레이어:
다층 코드 원단/직물 보강 구조를 사용하여 주압력 하중을 견딜 수 있습니다.

• 나선형 강철 와이어 프레임워크:
흡입 또는 진공 운반이 필요한 구조 솔루션에 사용되며 호스 본체를 지지합니다.

• 외부 고무층:
외부 보호 기능을 제공하며 내노화성, 내마모성 및 실외 작동 조건에 따라 선택할 수 있습니다.

• 끝 플랜지:
탄소강 또는 스테인리스강 플랜지를 장착할 수 있으며 고객 표준, 치수 또는 도면에 따라 일치시킬 수 있습니다.

주요 장점

대직경 운반:
다양한 대구경 사양으로 제공되며 대용량 매체 운송에 적합합니다. 실제 사용 가능한 직경 범위는 기술 요구 사항에 따라 확인되어야 합니다.

흡입 및 배출 적응성:
구조적 구성에 따라 매체 흡입, 배출 또는 흡입 및 배출 결합 운반에 사용할 수 있습니다.

편리한 플랜지 연결:
플랜지는 GB, DIN, ANSI, JIS, ASME 및 고객 도면과 같은 일반 표준에 따라 구성할 수 있습니다.

옵션인 내마모성 솔루션:
슬러리, 광물 슬러리, 모래 및 자갈과 같은 연마재의 경우 마모 조건에 따라 적합한 내부 고무 및 보강 구조를 선택할 수 있습니다.

유연한 연결:
고무 호스는 장비 진동, 파이프라인 변위 및 설치 편차 조건에 적합한 특정 굽힘 및 변위 적응성을 제공합니다.

근무 조건에 따라 맞춤화:
직경, 길이, 압력, 진공 압력, 온도, 고무 재질, 플랜지 사양 및 색상을 기준으로 OEM 및 비표준 맞춤화가 가능합니다.

기술 사양

다음 매개변수는 기존 제품 정보에서 컴파일됩니다. 다양한 직경, 구조, 길이 및 작동 조건이 최종 성능에 영향을 미칠 수 있으므로 공식 구매 시 확인된 기술 매개변수/도면이 우선합니다.

사양 확인 참고 사항:
원래 제품 정보에는 "DN100–DN1000" 및 "DN100–DN2000"이라는 두 가지 직경 범위 설명이 포함되어 있지만 현재 매개변수 표에는 최대 DN500이 나열되어 있습니다. 홈페이지 내 정보 불일치를 방지하기 위해 게시 전 실제 생산 및 공급 능력에 따른 최종 대구경 공급 범위를 확인하는 것이 좋습니다.

응용 시나리오

채광

광물 슬러리, 광미 및 입자가 포함된 슬러리를 운반하는 데 사용됩니다.

마모성이 높은 매체의 경우 입자 크기, 농도, 유속 및 압력에 따라 내부 고무 재료와 강화 구조를 선택해야 합니다.

준설

준설선, 슬러리 펌프, 진흙 배출 파이프라인 및 일부 수중 운반 시스템에 적합합니다.

슬러리, 슬러지, 모래 및 기타 물질의 흡입 및 배출에 사용할 수 있습니다.

항구 및 터미널

큰 직경의 용량과 유연한 연결이 필요한 액체 또는 재료 운반 시스템에 사용됩니다.

플랜지 사양은 현장 연결 요구 사항에 따라 구성할 수 있습니다.

모래 및 자갈

모래, 자갈, 물-모래 혼합물, 모르타르 및 기타 입자 함유 물질 운반에 적합합니다.

실제 마모 ​​조건에 따라 내마모 구조를 선택할 수 있습니다.

철강산업

산업용수, 슬러리, 미네랄 슬러리 및 일부 산업용 매체 운송에 사용할 수 있습니다.

대규모 장비 간의 유연한 파이프라인 연결에도 적합합니다.

건설 및 엔지니어링

압력 수준, 매체 및 구조 구성에 따라 액체 또는 재료 운송을 위한 건설 장비 및 엔지니어링 프로젝트에 적용될 수 있습니다.

산업자재 이송

에너지, 수처리, 엔지니어링 장비 등 산업용 운반 시스템에 적합합니다.

매체 및 실제 작동 조건에 따라 맞춤형 솔루션을 사용할 수 있습니다.

선택 가이드 및 구매 확인

대구경 흡입 및 토출 플랜지형 고무 호스 구매 시, 내경만을 기준으로 견적을 제시하는 것은 권장하지 않습니다.

흡입 및 배출 호스의 경우 진공 압력, 중간 마모, 온도 및 플랜지 연결 요구 사항이 최종 구조 구성 및 서비스 성능에 영향을 미칩니다.

• 먼저 전달 매체를 확인하십시오.
물, 바닷물, 슬러리, 광물 슬러리, 광미, 모래, 자갈 또는 기타 산업 매체.

• 근무 조건을 확인하십시오:
유량, 작동 압력, 작동 진공 압력, 중간 온도, 중간 농도 및 입자 크기.

• 설치 요구 사항을 확인하십시오.
내경, 길이, 굽힘/변위 요구 사항, 플랜지 표준, 플랜지 치수 및 밀봉 표면 유형.

• 광물 슬러리, 광미 및 모래/자갈과 같이 마모가 심한 응용 분야의 경우:
내마모성 내부 고무 솔루션을 확인해야 합니다.

• 흡입 또는 진공 운반 용도의 경우:
진공압력 수준을 지정하고, 나선형 강철 와이어 프레임워크가 필요한지 여부를 확인해야 합니다.

• 비표준 프로젝트의 경우:
기술 확인을 위해 도면, 기존 호스 샘플 또는 실제 연결 치수를 제공하는 것이 좋습니다.

작동시 주의사항

· 작동 압력, 진공 압력 및 온도는 확인된 호스 모델의 허용 범위를 초과하지 않아야 합니다. 구체적인 제한 사항은 제품 기술 확인 문서에 따릅니다.

· 모래, 광물 슬러리 등 연마성 매체를 이송할 경우 실제 마모 ​​상태에 따라 적합한 내부 고무 구조를 선택해야 하며 호스 본체를 정기적으로 검사해야 합니다.

· 플랜지 설치 전 플랜지 규격, 볼트 구멍 간격, 씰링 표면, 볼트 연결 치수 등을 확인하여 설치 시 강제 정렬이 되지 않도록 하세요.

· 흡입 용도의 경우 진공 요구 사항 및 나선형 강철 와이어 보강 구성을 확인해야 합니다. 호스가 비정상적으로 편평해지거나 붕괴되거나 변형되는 경우에는 호스 사용을 중지하고 작동 상태를 확인하십시오.

· 설치 및 운송 중에 플랜지 끝 부분에 불필요한 충격, 압착 또는 끌림을 피하여 연결 부품 및 호스 본체의 손상을 줄이십시오.

· 특수 화학 매체, 고온 매체 또는 비표준 작동 조건의 경우 구매 전에 매체 구성 및 온도와 같은 정보를 제공하십시오. 기술 담당자는 재료 호환성을 확인해야 합니다.

유지보수 및 서비스 수명 관리

대구경 고무 호스의 실제 사용 수명은 운반 매체, 압력, 진공 압력, 온도, 굽힘, 설치 조건 및 사용 빈도와 관련이 있습니다.

따라서 유지 관리는 다음 사항에 중점을 두어야 합니다.

정기점검 + 운전상태 기록 + 이상상황 적시 처리

· 외부 고무층에 균열, 비정상적인 마모, 부풀어오름 또는 기타 눈에 띄는 손상이 있는지 정기적으로 확인하십시오.

· 플랜지 연결 부위에 헐거움, 누수, 비정상적인 변형이 있는지 확인하세요.

· 흡입 및 토출 작업 시 호스 상태를 점검하고 비정상적인 편평, 붕괴, 변형에 주의하십시오.

· 광물 슬러리, 모래/자갈과 같은 연마재의 경우 실제 사용에 따른 마모 조건을 기록하여 향후 선택 최적화를 위한 참고 자료로 삼습니다.

· 호스의 수명이 다한 경우 날카로운 물체에 장기간 압력을 가하지 마십시오. 취급 및 보관 중에는 불필요한 구부림과 충격을 최소화하십시오.

· 비정상적인 압력, 명백한 누출, 구조적 손상 또는 비정상적인 연결이 발생하면 호스 사용을 중지하고 기술 점검을 수행하십시오.

품질 관리 및 배송

기존 제품 정보에 따르면 다음을 포함하여 제품 사양 및 고객 요구 사항에 따라 완제품을 검사할 수 있습니다.

· 모습

· 내경

· 외경

· 길이

· 플랜지 치수

· 압력

· 진공/부압

· 경도

· 고무 성능

고객에게 특별한 테스트 요구 사항이 있는 경우 주문하기 전에 검사 항목 및 합격 기준을 확인해야 합니다.

맞춤형 제품의 경우 기술 확인 단계에서 사양, 플랜지 요구 사항, 압력 수준, 진공 압력, 운반 매체 및 배송 요구 사항을 확인할 수 있습니다.

FAQ

1. 대구경 흡입 및 토출 고무 호스의 사양은 무엇입니까?

현재 매개변수 정보에는 DN100, DN150, DN200, DN250, DN300, DN400 및 DN500mm를 포함한 일반적인 내경이 나열되어 있습니다. 더 큰 크기는 프로젝트 요구 사항에 따라 기술적으로 확인할 수 있습니다.

2. 호스에 플랜지를 설치할 수 있나요?

예. 이 제품은 플랜지 연결을 사용하며 GB, DIN, ANSI, JIS, ASME 표준 또는 고객 도면에 따라 장착할 수 있습니다.

3. 광물 슬러리 및 광미 운송에 사용할 수 있습니까?

예. 슬러리 농도, 입자 크기, 유속, 압력 및 온도에 따라 적합한 내마모성 구조를 선택할 수 있습니다. 최종 솔루션은 실제 작동 조건에 따라 확인되어야 합니다.

4. 준설 프로젝트에 사용할 수 있습니까?

예. 호스는 준설 시스템의 매체, 압력, 진공 요구 사항 및 설치 방법에 따라 선택할 수 있습니다.

5. 도면에 따라 맞춤 설정할 수 있나요?

예. 고객은 호스 본체와 플랜지 구조를 확인하기 위해 도면, 샘플 또는 자세한 기술 매개변수를 제공할 수 있습니다.

6. MOQ는 무엇입니까?

MOQ는 제품 유형, 사양, 길이 및 사용자 정의 요구 사항에 따라 다릅니다.

표준 제품은 소량 구매를 지원할 수 있습니다. 특정 수량은 견적 중에 확인됩니다.

7. 샘플을 제공할 수 있나요?

일부 표준 제품은 샘플이나 샘플 지원을 제공할 수 있습니다. 샘플 비용 및 운송 비용은 특정 제품 및 주문 상황에 따라 확인됩니다.

8. 배송 시간은 어떻게 되나요?

표준 제품은 일반적으로 영업일 기준 7~20일이 소요됩니다.

맞춤형 제품, 대구경 호스 및 특수 사양의 경우 구조, 수량 및 생산 요구 사항에 따라 배송 시간을 확인해야 합니다.

주문하기 전에 명확한 배송 일정이 제공됩니다.

9. 대량 주문의 품질은 어떻게 보장되나요?

외관, 치수, 플랜지, 압력 및 진공 테스트를 포함하여 제품 사양 및 고객 요구 사항에 따라 품질 검사를 수행할 수 있습니다.

특별점검사항은 구매 전 반드시 확인하시기 바랍니다.
