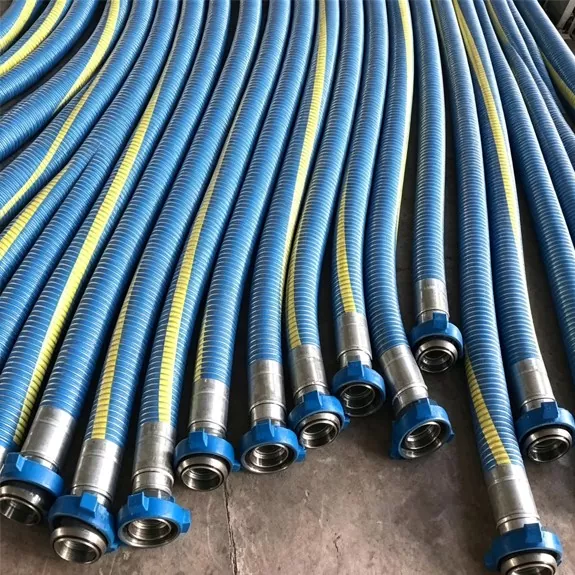

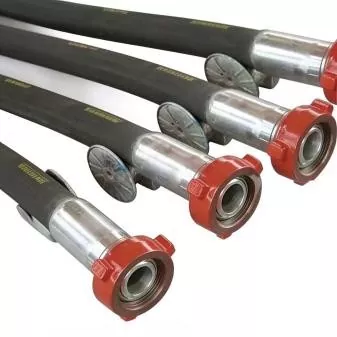

대구경 유전 드릴링 머드 호스

JIDONGDA 대구경 유전 시추 머드 호스는 유전 시추의 까다로운 조건에 맞게 설계되어 고압 서지, 진흙으로 인한 침식 및 기계적 응력으로 인한 호스 고장을 효과적으로 해결합니다. 모래 함량이 높은 진흙을 처리하도록 설계된 최적화된 내부 라이닝은 마모 및 유압 저항을 크게 줄입니다. 다층 복합 구조는 머드 펌프에서 발생하는 급격한 압력 서지를 흡수하고, 외부 커버는 오일, 풍화 및 마모에 대한 저항성을 제공하여 육상 현장 및 해양 시추 플랫폼을 포함한 다양한 환경에서 안정적인 성능을 보장합니다.

제품구성

1. 내부 층: 내유성 및 내마모성 합성 고무; 재료 옵션에는 NBR, NR 또는 EPDM이 포함됩니다.

2. 보강 층 : 고밀도 합성 섬유 코드와 결합 된 다층 고강도 철강선 권선; 높은 인장강도와 압축강도를 보장합니다.

3. 구조층(압력 지지): 강철 와이어 나선형 프레임워크는 평탄화를 방지하고 부압 하에서 변형을 제거합니다.

4. 외부 보호층: 내마모성 및 자외선 방지 고무 커버; 혹독한 실외 작동 조건에 적합합니다.

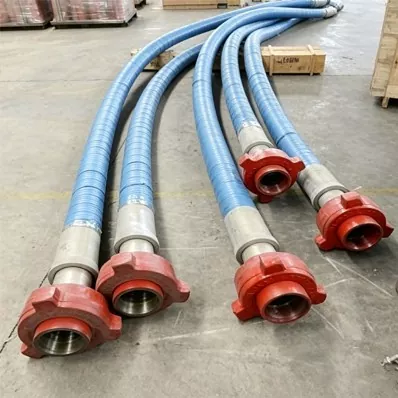

5. 끝 연결: API 표준 강철 플랜지 또는 클램프 연결; 맞춤형 구성이 가능합니다.

주요 운영 특성

모든 JIDONGDA 대구경 유전 드릴링 머드 호스는 실제 서비스를 시뮬레이션하는 조건에서 테스트를 거쳐 신뢰성과 안전성을 확인했습니다.

1. 파열압력 : 균열이나 구조적 결함 없이 사용압력을 3.5~4배 이상 초과합니다.

2. 충격 부하 저항: 구조적 손상 없이 50,000회 이상의 충격 압력 사이클을 견딥니다.

3. 내마모성: 굴착 유체 흐름 시 마모율은 표준 고무 호스에 비해 40% 낮습니다.

4. 온도 범위: -30°C ~ +120°C의 온도에서 안정적인 연속 작동이 가능합니다.

5. 변형 저항: 대구경 모델(DN200 이상)은 흐름 단면의 무결성을 유지하고 안정적인 유체 운송을 보장합니다.

실제 적용 사례

프로젝트 설명: 동남아시아의 해양 시추 플랫폼을 위한 시추 유체 회수 시스템. 작동 조건에는 최대 42 MPa의 최대 순환 압력, 높은 모래 및 드릴 절단 함량이 있는 유체 펌핑, 바다 너울로 인한 플랫폼 이동 및 염수 분무 노출이 포함되었습니다. 이전에 사용된 표준 호스는 마모 및 밀봉 무결성 손실로 인해 약 45일 후에 고장이 나고, 이로 인해 교체가 잦아지고 장비 가동 중지 시간과 관련된 높은 비용이 발생했습니다.

운영 결과: JIDONGDA 호스(직경 DN250)로 교체한 후 내마모성 내부 레이어와 편평함을 방지하는 나선형 설계 덕분에 단일 장치의 사용 수명이 130일을 초과했습니다(교체 빈도 60% 감소). 유연한 구조는 플랫폼 이동을 수용하여 파이프라인 파열 위험을 제거합니다. 호스는 해양 염수 분무 및 UV 방사선에 대한 저항력이 있습니다. API 표준 퀵 커넥트 커플링과 결합하여 유지 관리 중단 시간을 38% 줄이고 프로젝트의 전체 운영 비용을 크게 낮췄습니다.

응용

1. 유전의 1차 시추유체 순환 시스템

2. 머드 펌프의 고압 배출 라인

3. 접합 및 수압 파쇄(파쇄) 작업을 위한 보조 라인

4. 해양 시추 플랫폼용 시추유체 회수 시스템

5. 모래 및 드릴 절단 함량이 높은 고체-액체 혼합물 운송

6. 유체 처리 장치 드릴링용 보조 장비

주요 제품 장점

1. 충격 방지 및 파열 방지 설계: 복합 구조 프레임워크가 갑작스러운 압력 서지를 흡수하여 파열 위험을 제거합니다.

2. 높은 내마모성과 내구성: 특별히 설계된 내부 채널은 거친 모래가 포함된 흐름을 견딜 수 있어 서비스 수명을 크게 연장합니다.

3. 대구경 응용 분야에서 안정적인 운송: 대구경 모델은 최소한의 변형과 높은 유량을 보장하여 일관된 펌핑 효율성을 보장합니다.

4. 다용도성: 수성 및 유성 유체는 물론 고밀도 혼합 유체에도 사용하기에 적합합니다.

5. 모듈성 및 설치 용이성: 다양한 표준 연결 유형과 호환되며 맞춤형 연결 구성이 가능합니다.

6. 낮은 유지 관리 비용: 견고한 구조와 낮은 고장률로 가동 중지 시간과 장비 교체 필요성이 줄어듭니다.

맞춤 서비스

1. 플랜지 표준: API, ANSI, DIN, GB 및 기타 국제 표준.

2. 맞춤형 마감 : 색상 선택 (검정색, 빨간색, 노란색 등) 및 고객 로고 적용.

3. 보강 설계: 강선 나선형 권선, 강선 편조 또는 결합된 보강 옵션.

4. 온도 등급: 내열 등급 선택(120°C, 150°C, 180°C).

5. 기능적 특징: 위험 지역에서의 작동에 적합한 정전기 방지 설계(ATEX 준수).

자주 묻는 질문

Q1: JIDONGDA 대구경 유전 시추 머드 호스는 수성 및 유성 시추 유체와 모두 호환됩니까?

A1: 그렇습니다. 이 제품은 수성 또는 유성 유체에 사용하도록 맞춤화된 다양한 내부 튜브 옵션(천연 고무[NR] 또는 변성 니트릴 고무[NBR])으로 제공됩니다. 이러한 소재는 오일 노출을 효과적으로 방지하고 호스 팽창을 방지하므로 유체 유형을 전환할 때 호스를 자주 교체할 필요가 없으며 높은 다양성을 보장합니다.

Q2: 제품이 고압 드릴링 작업에 대한 파열 압력 안전 표준을 충족합니까?

A2: 예, 모든 적용 가능한 표준을 완전히 준수합니다. 표준 제품의 파열 압력은 작동 압력의 3.5~4배로 API 업계 요구 사항을 초과합니다. 심정 시추 및 초고압 수압 파쇄(파쇄) 작업의 경우 강화된 설계를 사용하여 안전율을 높이고 갑작스러운 압력 스파이크로 인한 호스 파열 위험을 제거할 수 있습니다.

Q3: 방폭 사양이 필요한 해양 시추 플랫폼에 대해 정전기 방지 버전을 주문할 수 있습니까?

A3: 예, 그러한 주문이 가능합니다. 정전기 방지 버전은 전도성 재료를 사용하여 연속적인 전도성 경로를 생성합니다. 이는 고속 드릴링 유체 흐름으로 인해 발생하는 정전기의 소멸을 보장하고 위험 지역에 대한 ATEX 요구 사항을 완벽하게 준수하며 호스를 폭발 방지가 필요한 해상 및 육상 현장 모두에서 사용할 수 있도록 합니다.
