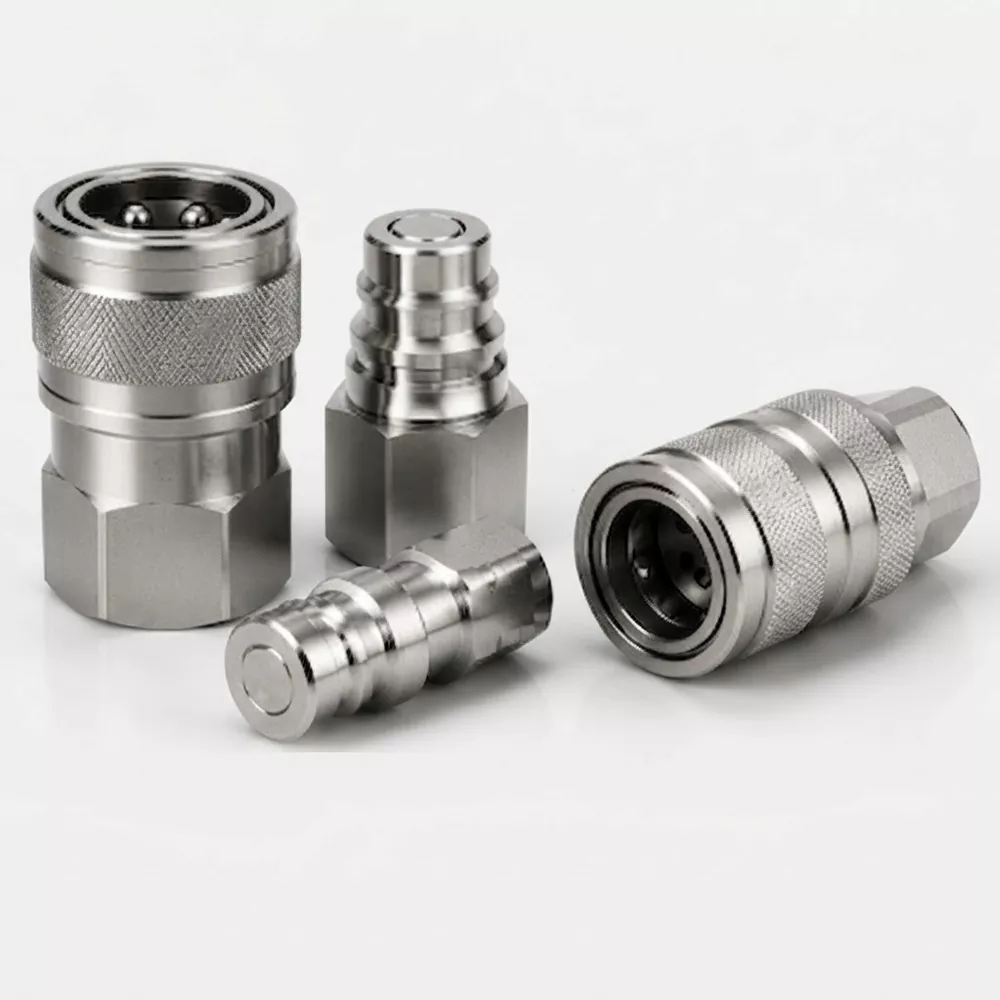

개방형 퀵 커플링

산업용 부품을 업그레이드하시나요? JIDONGDA는 가혹한 환경에 대한 내성을 갖춘 맞춤형 OEM/ODM 개방형 퀵 커플링을 제공하는 전문 공급업체입니다. 직접 공장 가격이 보장됩니다. 특별 도매 가격을 확보하려면 오늘 저희에게 연락하세요!

문의 보내기

제품 설명

현대 산업 현장 운영에서 장비 가동 중지 시간은 시스템 오류가 아니라 유체 연결 및 연결 해제의 속도와 안전성에 의해 결정되는 경우가 많습니다. 개방형 퀵 커플링은 작동 전환 중에 안전한 밀봉 성능을 유지하면서 빠르고 도구 효율적으로 유체 라인을 연결 및 분리할 수 있도록 설계된 신속한 연결 인터페이스 구성 요소로 설계되었습니다. 시간이 많이 걸리는 조임이 필요한 표준 스레드 연결과 달리 개방형 커플링은 실제 작동 압력 조건에서 속도, 안전성 및 신뢰성이 공존해야 하는 고주파 조립 환경을 위해 설계되었습니다. 이는 운영 효율성이 생산성에 직접적인 영향을 미치는 이동식 기계 및 현장 서비스 시스템에 널리 사용됩니다.

사양표

목	사양
제품명	개방형 퀵 커플링
유형	단일 차단/비밸브 퀵 커플러
기준	ISO 7241-1 A / ISO 7241-1 B (설계에 따라 다름)
크기 범위	1/8" – 2"(DN6 – DN50)
압력 등급	최대 315bar(4,570PSI) / 내구성 최대 400bar
재료	탄소강(아연/니켈 도금), 스테인레스강 304/316
씰 재질	NBR(표준), FKM(고온), EPDM(수성 시스템)
연결 유형	밀어서 연결하는 퀵 커플링(개방형)
밸브 구조	개방형 흐름(차단 밸브 없음)
작동 온도	-20°C ~ +120°C(NBR), 최대 +200°C(FKM)
흐름 용량	20 L/min – 600 L/min (크기에 따라 다름)
잠금 시스템	볼 잠금/슬리브 잠금
표면 처리	아연도금 / 니켈도금 / 부식방지코팅
적용 가능한 매체	유압유, 물, 공기, 산업용 유체(누출이 중요하지 않은 시스템)

기존의 나사형 또는 느린 연결 피팅과 달리 개방형 퀵 커플링 시스템은 현장 환경에서 작동 속도, 안전성 및 반복성을 중심으로 설계되었습니다. 핵심 엔지니어링 원칙은 압력 무결성을 손상시키거나 오염 위험을 초래하지 않고 유체 전달 시스템을 안전하게 열고 닫을 수 있도록 하는 것입니다.

주요 엔지니어링 설계 개념

• 안전한 유체 전환을 위한 제어된 밸브 개방 메커니즘

• 안정적인 반복 연결 주기를 위한 정밀 잠금 시스템

• 압력 효율성을 유지하기 위해 최적화된 내부 흐름 경로

• 안전한 분리를 위한 누수 방지 밀봉 구조

• 모바일 및 진동이 발생하기 쉬운 환경을 위한 강화된 구조

이러한 설계 철학으로 인해 개방형 퀵 커플링은 유지 관리가 많이 필요한 현대식 이동식 유압 시스템에 필수적입니다.

현장 성능 최적화 시스템

즉각적인 연결 효율성: 신속한 연결 및 분리를 위해 설계되어 유지 관리 중단 시간을 크게 줄이고 운영 처리 속도를 향상시킵니다.

제어된 유체 격리: 내장된 밸브 구조는 연결 및 분리 단계에서 유체 흐름을 안전하게 제어하여 유출 및 시스템 오염을 줄입니다.

고주기 내구성 구조: 성능 저하 없이 까다로운 현장 환경에서 반복적인 커플링 주기를 위해 설계되었습니다.

진동에 안정적인 잠금 메커니즘: 이동식 기계의 진동 및 충격 조건에서도 안전한 연결 무결성을 유지합니다.

깔끔한 작동 인터페이스 설계: 유지 관리 작업 중에 유압유가 외부 오염 물질에 노출되는 것을 줄입니다.

응용

개방형 퀵 커플링은 유지 관리 속도와 운영 연속성이 생산성에 직접적인 영향을 미치는 산업에서 널리 사용됩니다.

건설 기계 시스템: 빠른 도구 전환 및 유지 관리 효율성을 위해 굴삭기, 로더 및 유압 장치에 사용됩니다.

농업 기계 운영: 트랙터, 수확기, 관개 장비에 대한 신속한 유압 연결을 가능하게 합니다.

광산 유지 관리 시스템: 열악한 환경 조건에서 대형 광산 장비의 신속한 유압 라인 서비스를 지원합니다.

이동식 유압 서비스 장치: 빈번한 연결 변경이 필요한 현장 서비스 트럭 및 이동식 수리 시스템에 널리 사용됩니다.

산업용 세척 시스템: 고압 세척 및 세척 장비에 빠른 유체 전환을 제공합니다.

유전 및 가스전 작업: 작동 속도가 중요한 서비스 및 보조 유압 시스템에 사용됩니다.

제조 유지 관리 라인: 자동화된 생산 및 유압 제어 시스템에서 빠른 유지 관리 격리를 지원합니다.

핵심 제품 장점

개방형 퀵 커플링은 기존 연결 시스템에 비해 상당한 운영 개선을 제공합니다.

• 유지 관리 중단 시간을 대폭 줄입니다.

• 안전하고 제어된 유체 전환 보장

• 누출 및 오염 위험 최소화

• 고주파 연결주기 지원

• 현장 작업 효율성 향상

• 시스템 이동성과 유연성 향상

• 글로벌 유압 시스템과 호환 가능

• OEM 맞춤화 및 산업용 확장 가능

자주 묻는 질문

Q1: 오픈 퀵 커플링은 어떤 용도로 사용되나요?

이는 산업 및 모바일 장비 응용 분야에서 유압 및 유체 시스템의 빠른 연결 및 분리에 사용됩니다.

Q2: 연결을 끊을 때 누출이 됩니까?

아니요. 안전한 분리 중에 유체 누출을 최소화하거나 제거하기 위해 제어된 밸브 구조로 설계되었습니다.

Q3: 고압 시스템에 사용할 수 있습니까?

예. 모델 선택에 따라 저압부터 고압까지의 유압 시스템에 사용할 수 있습니다.

Q4: 반복 사용에 적합합니까?

예. 이는 높은 주기의 반복적인 연결 및 연결 해제 작업을 위해 설계되었습니다.

Q5: 어떤 산업에서 가장 많이 사용합니까?

건설 기계, 농업, 광업, 이동 서비스 장치, 산업용 청소 시스템, 석유 및 가스전 장비.

Q6: OEM 맞춤화를 지원합니까?

예. 우리는 구조 맞춤화, 재료 선택, 브랜딩 지원을 포함한 OEM 서비스를 제공합니다.
