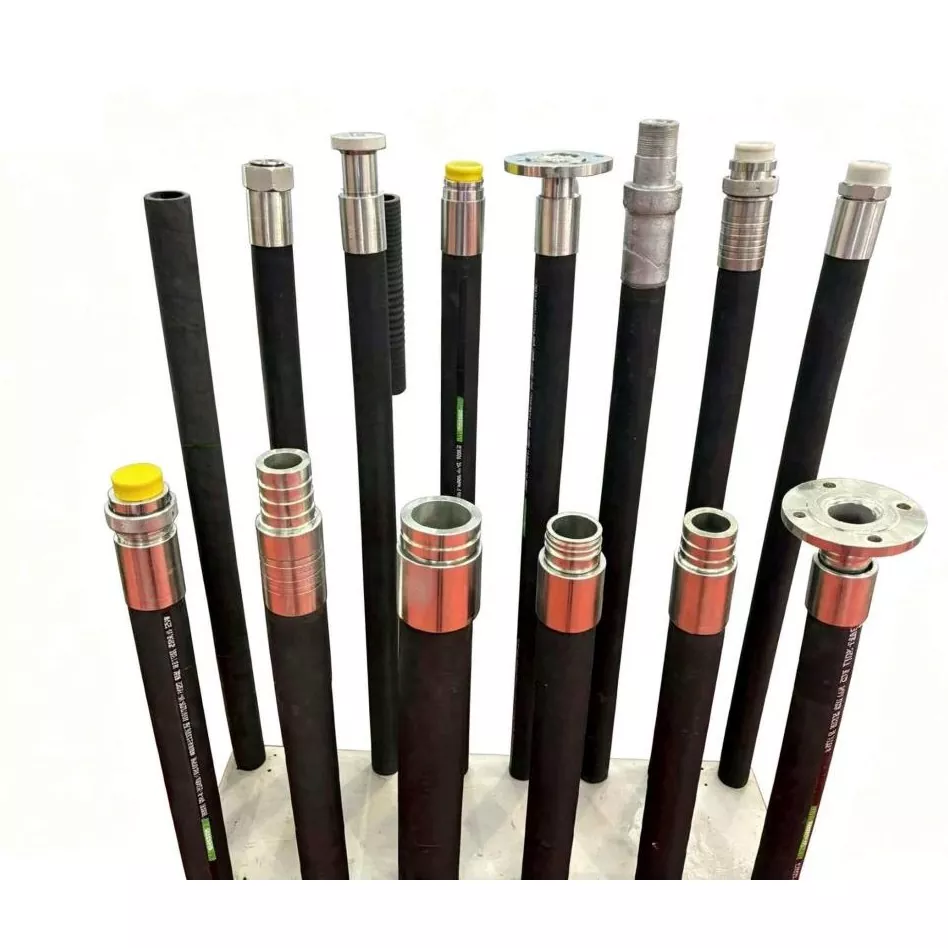

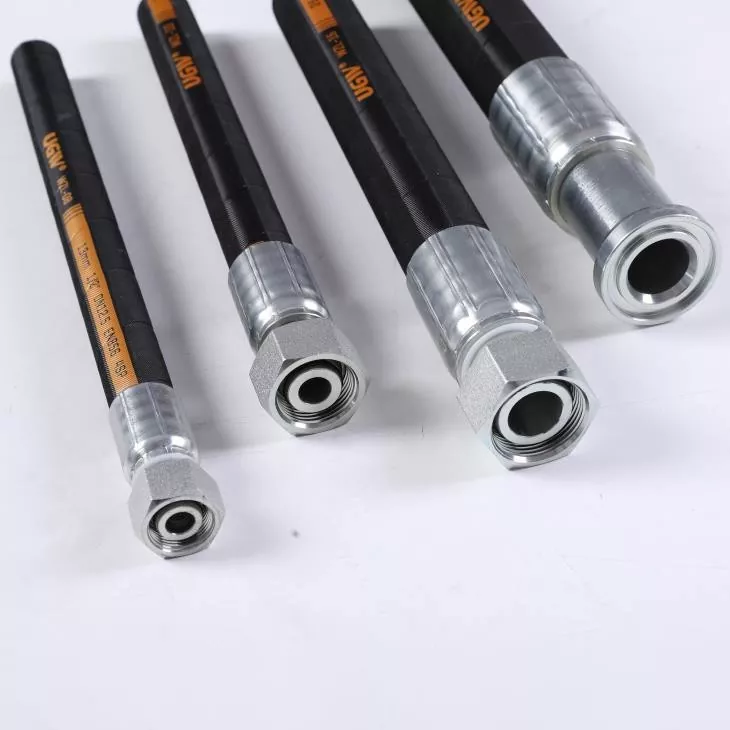

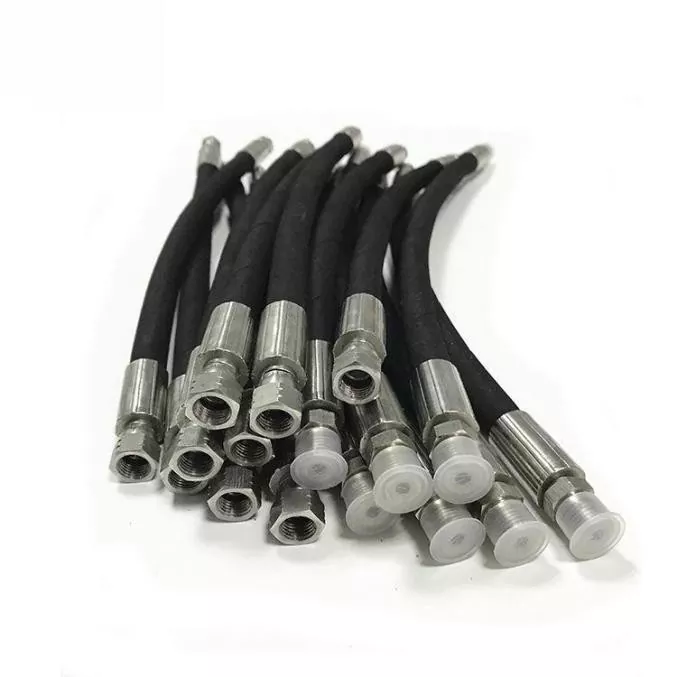

6층 강철 와이어 상처 호스

JIDONGDA 6층 강선 권선 호스는 극한의 작동 조건을 위해 설계된 고성능 유압 시스템 구성 요소입니다. 표준 4겹 강화 호스와 달리 이 제품은 6겹 나선형 강철 와이어 구조와 다단계 하중 감쇠 시스템을 갖추고 있습니다. 이 구성은 다차원 응력 분포를 보장하여 고압 스파이크, 충격 피로 및 구조적 변형에 효과적으로 대응합니다. 기존 유압 호스보다 훨씬 뛰어난 압력 등급과 안전 계수를 갖춘 이 모델은 중공업 기계, 초고압 유압 시스템 및 고부하 및 고위험 조건에서 작동하는 특수 장비에 이상적으로 적합합니다.

주요 디자인 특징

1. 고성능 내유성 내부 층

변성 니트릴 부타디엔 고무(NBR)로 제작된 이 층은 유압 오일 저항이 뛰어나고 투과성이 낮습니다. 고압하에서 장기간 사용시 부풀음이나 손상에 강하여 작동유체의 안정적인 이송을 보장합니다.

2. 나선형 권선을 이용한 6층 강선 보강

서로 다른 각도로 나선형으로 감겨 있는 6겹의 고장력 강철 와이어가 전방향 하중 지지 프레임을 형성하여 호스의 궁극적인 내압성, 인열 저항성 및 구조적 무결성을 크게 향상시킵니다.

3. 다단계 감쇠층

특수 중간 완충 구조는 고주파 압력 서지를 빠르게 흡수하고 강철 와이어에 대한 피로 영향을 줄여 펄스 부하 조건에서 호스의 수명을 크게 연장합니다.

4. 산업용 등급의 ​​내마모성 외부 코팅

특수 내마모성 고무 코팅은 자외선, 오일, 기계적 충격 및 산업 부식에 대한 저항력이 있어 호스를 가혹한 야외 및 광산 환경에서 사용하기에 적합합니다.

주요 응용 분야

초고압 산업용 유압 시스템, 건설 중장비, 야금 프레스 장비, 발전 및 석유 및 가스 산업 장비, 해양 및 해양 플랫폼, 향상된 안전성이 요구되는 다양한 특수 산업 시스템과 호환됩니다.

실제 엔지니어링 응용 사례

사례 1: 도심 지하철 터널 천공기(TBM) 프로젝트

국내 기반시설 프로젝트의 일환으로 6.8m 길이의 EPB(토압균형) 터널 굴착기의 메인 유압 구동 시스템에 JIDONGDA의 6겹 스틸 와이어 권선 유압 호스가 장착되었습니다. 이 시스템은 암석 접촉과 70 MPa의 고주파 압력 충격 하중을 받으며 일년 내내 지속적으로 작동했습니다. 작업 후 검사 결과 균열, 누출 또는 철근 보강 파열이 발견되지 않았습니다. 기존 4겹 호스에 비해 호스 교체 빈도가 75% 감소하여 건설 중단 시간과 관련된 손실이 크게 감소했습니다.

예 2: 해양 석유 및 가스 플랫폼 유압 시스템

동남아시아의 한 에너지 회사는 내한성 및 정전기 방지 특성을 갖춘 특수 JIDONGDA 6층 호스를 시추 플랫폼의 데크 기계에 장착했습니다. 염수 분무 노출, 극심한 온도 변화, 파도 작용으로 인한 충격 부하 등 열악한 환경에 맞게 설계된 호스는 2년 넘게 안정적인 성능을 입증했습니다. 이 제품은 석유 및 가스 플랫폼 응용 분야의 폭발 안전 규정 준수 인증을 받아 정전기 축적 및 호스 고장과 관련된 위험을 효과적으로 완화합니다.

주요 제품 특징

1. 초고압 설계: 6겹 강철 와이어 보강으로 매우 높은 파열 안전율이 보장되므로 매우 높은 작동 압력에 적합합니다.

2. 다방향 보강 : 모든 방향으로 균일한 압력 분포로 파열 및 변형에 대한 저항력이 크게 향상됩니다.

3. 높은 충격 강도: 우수한 피로 저항으로 장기간의 고주파 압력 서지에 견딜 수 있습니다.

4. 안정적이고 지속적인 작동: 중단 없이 24시간 연속 작동에 적합합니다.

5. 광범위한 환경 적응성: 오일, 극한 온도(고온 및 저온 모두), 산업 부식 및 UV 방사선에 대한 저항력이 있습니다.

6. 높은 안전 표준: 중요하고 위험이 높은 산업 장비에 대한 엄격한 안전 요구 사항을 준수합니다.

사용자 정의 구성 옵션

JIDONGDA는 초고압용 강화 6SH 구조, 내열성 버전(150~180°C), 내한성 버전(-50°C), 내화성 외부 커버, 정전기 방지 설계, SAE/DIN/EN 표준을 준수하는 피팅, 방폭 레이어 및 맞춤형 어셈블리 등 다양한 구성을 포함하여 특정 요구 사항에 맞는 솔루션을 제공합니다.

주요 제품 장점

1. 초고압용으로 설계된 독점적인 6층 강철 와이어 구조로 업계 최고의 내압성과 안전 마진을 제공합니다.

2. 광업, 조선, 야금 등 다양한 극한의 가혹한 산업 환경에 적합합니다.

3. 충격 서지 및 피로에 대한 높은 저항력으로 장비 교체 및 유지 관리 비용을 효과적으로 절감합니다.

4. 비표준 장비 및 특수한 작동 조건에 적응하여 다양한 시나리오에 대한 사용자 정의를 지원합니다.

5. 전 세계적으로 첨단 유압 시스템 프로젝트에 널리 사용되며 시장에서 높은 인정을 받고 있습니다.

6. 생산 전반에 걸쳐 포괄적인 품질 관리를 통해 공장에서 내압성 표준을 준수하고 신뢰할 수 있는 안전성과 안정성을 보장합니다.

자주 묻는 질문

Q1: 어떤 작동 조건에서 표준 4층 호스 대신 6층 강철 권선 호스를 선택해야 합니까?

A1: JIDONGDA 6층 강철 강화 호스는 초고압, 고주파 압력 펄스 및 상당한 순간 압력 스파이크에서의 장기간 작동과 관련된 까다로운 응용 분야는 물론 광산이나 해양 플랫폼과 같은 환경에서 사용하는 데 필수적입니다. 다방향 교차 보강 구조는 4겹 호스보다 훨씬 뛰어난 압력 등급, 파열 저항 및 충격 수명을 제공하여 호스 파열이나 유체 누출과 같은 고장을 효과적으로 방지합니다.

Q2: JIDONGDA 6층 강선 권선 호스는 주기적 온도 변동(고온/저온)이 있는 환경에 적응할 수 있습니까?

A2: 그렇습니다. 당사는 특수 내열성 버전을 제공합니다. 고온 모델은 150~180°C에서 안정적으로 작동하는 반면, 저온 모델은 -50°C의 낮은 온도에서도 고무 탄성(경화나 균열 없이)을 유지합니다. 또한 이 호스는 내열성, 내화성, 정전기 방지 기능과 같은 다양한 특성을 결합할 수 있습니다.

Q3: 피팅은 어떤 국제 표준을 충족합니까? 주문제작 상품 주문이 가능한가요?

A3: 당사의 표준 피팅은 SAE, DIN 및 EN을 포함한 주요 국제 표준과 호환됩니다. 모든 호스 어셈블리는 공장에서 출고되기 전에 엄격한 압력 테스트를 거치며 산업 기술 사양을 준수합니다. 또한 특수 장비 및 해외 엔지니어링 프로젝트에 맞는 피팅 및 전체 배관 시스템에 대한 맞춤형 제조 서비스도 제공합니다.
