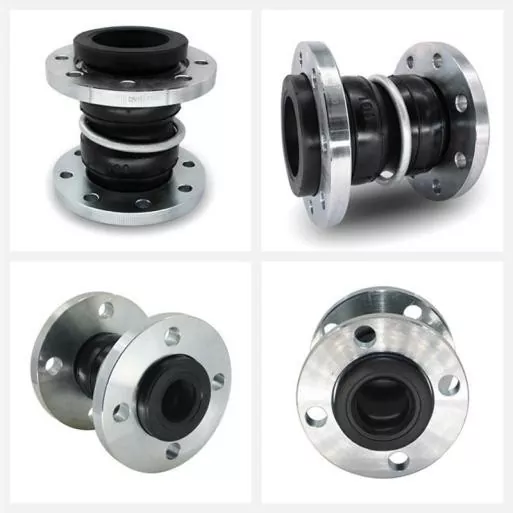

이중 구 복합 신축 조인트

독특한 이중 구 복합 강화 구조는 기존 단일 구 신축 조인트의 업그레이드 버전으로, 진동이 많고 시작과 정지가 잦으며 복잡한 레이아웃 파이프라인 시스템에 적합합니다. Double Sphere Composite Expansion Joint는 산업용 파이프라인 보호 분야에서 비교할 수 없는 포괄적인 성능을 제공합니다.

더 큰 이동 보상 용량: 복잡한 파이프라인 변형에 적응하기 위해 더 큰 축, 측면 및 각도 변위를 지원합니다.

균일한 파이프라인 응력 분포: 이중 구 대칭 구조는 집중된 플랜지 응력을 분산시켜 국부적인 과압 손상을 방지합니다.

탁월한 진동 감쇠 및 소음 감소: 유연한 이중 구가 에너지 흡수 효과를 두 배로 높여 장비 진동 전달을 효과적으로 차단합니다.

더욱 강력한 피로 방지 성능: 잦은 순환 작동에 적응할 수 있어 동적 작업 조건에서 서비스 수명이 크게 연장됩니다.

더 높은 작동 안정성: 장기간 연속 작동 시 파이프라인 변위 편차 및 누출 위험을 줄입니다.

전문적인 제품 기능 및 구조 설계

당사의 이중 구형 복합 신축 조인트는 다층 직물 강화 복합 기술과 정밀 일체형 성형 공정을 채택하여 유연성, 내압성, 내식성 및 안정성을 하나의 제품에 통합합니다.

이중 구 유연한 구조: 열 변형 및 파이프라인 설치 편차에 적응할 수 있도록 다방향 변위 보상 기능을 향상시킵니다.

다층 복합 강화 본체: 내부 섬유 강화 구조를 최적화하여 유연성을 잃지 않으면서 전반적인 내압성과 구조적 견고성을 향상시킵니다.

효율적인 진동 차단 기능: 펌프, 모터 및 기계 장비의 진동 및 소음 전파를 차단하여 전체 배관 네트워크를 보호합니다.

정밀한 열팽창 보상: 고온 및 저온 변화로 인한 파이프라인 팽창 및 수축을 흡수하여 구조적 돌출 및 균열을 방지합니다.

멀티미디어 부식 저항성: 고품질 복합 고무 재료는 물, 공기, 오일 및 약한 화학 산업용 유체에 적합합니다.

글로벌 표준 플랜지 호환성: 글로벌 프로젝트 도킹을 위해 ANSI, DIN, JIS 국제 표준 플랜지 및 맞춤형 플랜지 사양을 지원합니다.

엄격한 실제 성능 테스트 및 품질 검증

모든 Double Sphere 복합 신축 조인트는 실제 작업 조건에서 안정적인 성능을 보장하고 국제 산업 파이프라인 안전 표준을 충족하기 위해 배송 전에 전체 시나리오 산업 시뮬레이션 테스트를 거칩니다.

압력 사이클링 테스트: 반복적인 가변 압력 테스트는 장기적인 파이프라인 압력 변동을 시뮬레이션하여 압력 저항 안정성을 확인합니다.

다방향 움직임 시뮬레이션 테스트: 전문 장비는 축, 측면 및 각도 변위를 적용하여 유연한 보상 성능을 감지합니다.

진동 절연 성능 테스트: 산업 장비 진동 주파수를 시뮬레이션하여 효과적인 진동 에너지 흡수를 확인합니다.

구조적 피로 내구성 테스트: 지속적인 순환 작동 테스트를 통해 장기 내구성과 변형 실패가 없음을 검증합니다.

공식 테스트 결과: 모든 Double Sphere 복합 신축 조인트는 역동적인 산업 조건에서 안정적인 구조적 완전성, 안정적인 밀봉, 일관된 탄성 및 뛰어난 진동 감소를 유지합니다.

기술 사양

광범위한 산업 응용 시나리오

탁월한 종합 성능 덕분에 당사의 이중 구형 복합 신축 조인트는 전 세계 산업 및 도시 파이프라인 프로젝트에 널리 적용되어 여러 산업 분야의 보상 및 진동 감소 문제를 해결합니다.

물 공급 및 배수 파이프라인 시스템

HVAC 및 산업용 냉각 순환 시스템

발전소 및 보일러 증기 배관 시스템

화학 및 석유화학 산업 파이프라인

산업용 펌프장 및 압축기 지원 파이프라인

폐수처리장 시설

해양 및 조선 파이프라인 시스템

일반 산업 제조 배관 레이아웃

자주 묻는 질문

Q1: 이중구형 신축이음장치와 단일구형 신축이음장치의 차이점은 무엇인가요?

A: 단일 구 구조와 비교하여 이중 구 복합 신축 조인트는 더 큰 다방향 움직임 흡수, 더 균일한 응력 분포, 더 나은 진동 감쇠 효과 및 더 강력한 피로 방지 능력을 갖추고 있어 진동이 많고 시작-정지가 빈번한 산업 시스템에 더 적합합니다.

Q2: 이 확장 조인트는 펌프장 파이프라인 시스템에 적합합니까?

A: 물론 그렇습니다. 펌프 본체 진동을 효과적으로 격리하고 파이프라인 연결을 보호하며 파이프 피팅의 피로 균열을 방지할 수 있는 펌프 스테이션 파이프라인을 위한 가장 이상적인 지원 액세서리 중 하나입니다.

Q3: 복합 신축 이음 장치를 가장 많이 사용하는 산업은 무엇입니까?

A: 수처리, HVAC 냉각 시스템, 발전소, 화학 산업, 석유화학 산업, 도시 공학 및 일반 산업 제조 파이프라인 프로젝트에 널리 사용됩니다.

Q4: 맞춤형 플랜지 표준 및 크기를 제공할 수 있습니까?

답: 그렇습니다. 우리는 다양한 지역 및 프로젝트 건설 요구 사항을 충족하기 위해 ANSI, DIN, JIS 국제 표준 플랜지 및 비표준 맞춤형 크기를 지원합니다.

Q5: 복합재 신축이음장치의 핵심기능은 무엇인가요?

A: 파이프라인 열 변형을 보상하고 기계적 진동을 흡수하며 파이프라인 응력을 분산하고 온도 변화, 압력 서지 및 기계적 피로로 인한 파이프라인 고장을 방지합니다.
