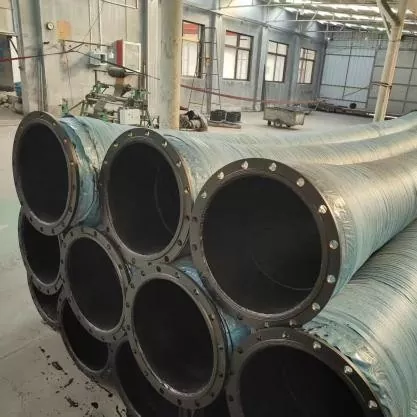

강선 나선형 강화 대구경 고무 호스

JIDONGDA 강선 나선형 강화 대구경 고무 호스는 고압, 높은 유속 및 상당한 충격 하중이 특징인 중부하 작업용으로 설계되었습니다. 그 구조는 고성능 복합 고무와 결합된 고강도 강철 와이어로 만들어진 다층 보강 구조를 특징으로 합니다. 모든 구성 요소는 단일 고온 가황 공정을 통해 형성됩니다. 이는 광산, 해안 지역, 야외 건설 현장 등 까다로운 환경에서도 안정적이고 내구성 있는 성능을 보장합니다.

강철 와이어 나선형 강화 대구경 고무 호스는 탁월한 유연성과 높은 내하중 용량을 결합합니다. 이는 장비 진동을 흡수하고, 설치 오정렬과 열팽창 또는 수축을 보상하며, 지속적인 내부 압력 서지와 외부 충격을 견뎌냅니다. 표준 직물 강화 고무 호스와 비교하여 이 제품은 진공 붕괴에 대한 저항성, 치수 안정성(늘어남에 대한 저항성) 및 높은 내마모성 등 상당한 이점을 제공합니다. 이는 슬러리 및 벌크 재료를 장거리로 운송하도록 설계된 대규모 산업용 파이프라인의 중요한 구성 요소입니다.

다층 구조 및 주요 장점

1. 내마모성 내부 작업층

내마모성이 뛰어난 천연 고무와 합성 고무를 혼합하여 제작된 부드러운 내부 레이어는 흐름 저항을 최소화합니다. 이는 모래와 자갈 입자로 인한 침식 및 마모에 저항하여 광물 광석, 해양 미사 및 재 퇴적물과 같은 물질과 접촉할 때 내벽의 마모를 늦춥니다.

2. 나선형 강선 보강층

여러 가닥의 고강도 강철 와이어가 고정된 각도로 나선형으로 감겨 있어 네 가지 주요 기능을 수행하는 기본 하중 지지 프레임워크를 형성합니다.

- 정격압력을 높인다

- 부압에 대한 높은 저항성을 보장하여 흡입 작업 중 붕괴를 방지합니다.

- 압력 하에서 호스 본체의 방사상 팽창을 제한합니다.

- 전체적인 구조적 안정성과 내충격성을 향상시킵니다.

3. 중간완충층

상기 보강층과 외부고무커버 사이에 위치하는 탄성고무층; 순간적인 압력 서지의 영향을 분산시키고 층 분리 위험을 줄이며 장기간의 순환 유체 펌핑 중에 피로 저항을 크게 향상시킵니다.

4. 내후성 외부 보호층

환경 노출로 인한 UV 저하, 산업 지역의 오존 균열, 해안 지역의 염수 분무 부식, 리프팅 및 설치 중 기계적 마모 등 다양한 외부 요인을 견디도록 설계된 개조된 노화 방지 외부 고무 커버입니다.

주요 응용 분야

1. 광산업 운송 시스템: 광물 슬러리, 광미, 석탄 슬러리 및 가공 재료 운송 모래 함량이 높은 슬러리 펌핑 및 진공 작업에 적합합니다.

2. 항만 준설 및 토지 매립: 준설 파이프라인과 함께 해양 모래, 강 미사 및 충전재를 운반하는 데 사용됩니다. 해양 작업에 사용할 수 있는 플로팅 파이프라인 구성.

3. 석유 및 가스 산업: 굴착 이수, 산업용 순환 유체 및 관련 자재 운송.

4. 엔지니어링 기계 및 펌프장: 대형 준설선, 산업용 워터 펌프 및 중장비의 파이프라인 연결; 작동 중 진동 감쇠.

5. 에너지 및 환경 부문: 발전소 탈황용 슬러리 순환, 고로재/슬래그 이송, 산업폐기물 처리 배관.

6. 야금 산업: 마모성이 높은 광물 분말 및 입상 제련 매체의 지속적인 운송.

주요 제품 특징

1. 압력과 충격에 대한 탁월한 저항성을 제공하는 다층 나선형 강철 와이어 구조.

2. 우수한 부압 저항; 흡입 및 배출 용도 모두에 적합하며 진공 상태에서 호스 붕괴를 방지합니다.

3. 대구경 생산 능력; 낮은 유체 저항은 더 높은 운송 효율성을 보장합니다.

4. 높은 유연성과 보상 능력; 장비 진동을 흡수하고 배관 시스템의 응력 집중을 제거합니다.

5. 통합된 마모 및 내후성; 광산 및 해양 플랫폼과 같은 열악한 환경에서도 안정적인 서비스 수명을 보장합니다.

6. 낮은 유지관리 비용; 설치, 제거 및 현장 피팅 교체가 용이하여 장비 가동 중지 시간이 최소화됩니다.

사용자 정의 구성 옵션

1. 강화 폴리우레탄(PU) 내부 라이닝.

2. 미네랄 슬러리 펌핑을 위한 특수한 내마모성 설계.

3. 내열성 버전(120°C 이상의 온도에서 연속 작동용).

4. 내유성 고무 화합물.

5. 정전기 방지 및 방폭 설계.

6. 통합 부력 시스템(부유 호스).

7. ANSI, DIN, JIS 또는 BS 표준 플랜지.

8. 범용 빠른 연결 커플 링.

경쟁 우위

✔ 고강도 강철 와이어 나선형 구조로 다층 보강된 견고한 구조

✔ 양압과 진공 모두에 대한 탁월한 저항성

✔ 다양하고 까다로운 산업용 운반 응용 분야에 사용하기에 적합합니다.

✔ 극한의 작동 조건을 위한 맞춤형 대구경 제품 제조 능력

✔ 포괄적인 OEM 및 ODM 제조 서비스

✔ 국내외 엔지니어링 프로젝트에 장비를 공급한 풍부한 경험

엔지니어링 프로젝트 구현의 예

사례 1: 항만 간척사업(동남아)

프로젝트 요구 사항: 토지 매립을 위해 12km 길이의 해양 파이프라인이 필요했으며, 이는 분쇄된 조개 껍질과 자갈이 혼합된 해양 모래를 지속적으로 운송하기 위해 설계되었습니다. 대구경 부유식 흡입 및 배출 호스는 염수 분무 노출을 견뎌야 하고 흡입 조건(부압)에서 작동해야 했습니다.

JIDONGDA 솔루션: 내식성이 뛰어난 외부 고무층(해양 등급)과 DIN 표준 플랜지를 특징으로 하는 DN600 강선 강화 부동 고무 호스.

작동 결과: 24개월간 연속 작동하여 호스 변형(평탄화)이나 염수 분무 노출로 인한 외부 고무층 균열이 발생하지 않았습니다. 기존 준설호스 대비 교체빈도가 70% 감소하였습니다. 이 제품은 해양 엔지니어링 응용 분야에 대한 독립적인 품질 검사를 성공적으로 통과했으며 계약업체가 선호하는 제품이 되었습니다.

FAQ

Q1: JIDONGDA의 강선 나선형 강화 대구경 고무 호스의 최대 부압 등급은 얼마입니까? 준설 시 장거리 흡입 작업에 적합합니까?

A: 표준 모델은 변형 없이 -0.09 MPa의 부압을 견디는 반면, 강화된 나선형 구조를 갖춘 맞춤형 모델은 최대 -0.098 MPa의 깊은 진공 조건에서 작동할 수 있습니다. 장거리 준설 및 광산 광미 운송을 포함한 흡입 및 배출 작업에 완벽하게 적합합니다. 장거리 해상 운송을 위해 추가 부력 요소를 설치할 수 있습니다.

Q2: 고온, 유성 또는 가연성/폭발성 매체를 처리하는 데 어떤 옵션을 사용할 수 있습니까?

A: 세 가지 유형의 특수 솔루션이 제공됩니다: 고온 내성 설계(120°C 이상의 연속 작동용); 원유, 유압유 또는 유기용제 수송용 니트릴 고무(NBR)를 기반으로 한 내유성 복합 고무로 만든 제품; 매체 마찰로 인해 발생하는 정전기를 소멸하도록 설계된 정전기 방지, 방폭 설계(가연성 석유 제품 취급에 적합) 모든 특수 제품에 대해 재료 특성 및 성능 특성을 다루는 테스트 보고서가 제공됩니다.

Q3: 제품이 호환되는 커플링에 대한 국제 표준은 무엇입니까? 지동다 공장에서 완조립된 제품을 공급할 수 있나요?

A: 호스는 4가지 주요 플랜지 표준(ANSI, DIN, JIS, BS)은 물론 다양한 유형의 빠른 연결 커플링과 호환됩니다. 우리는 절단, 플랜지 프레싱, 모놀리식 가황 조립 및 정수압 테스트를 포함하는 포괄적인 솔루션을 제공합니다. 피팅이 완비된 완제품은 현장으로 직접 배송되므로 고객이 추가로 처리할 필요가 없고 외부 연결 지점에서 누출 위험이 줄어듭니다.
